无锡广播电视台配备Blackmagic Design 4K EFP系统

无锡广播电视台配备Blackmagic Design 4K EFP系统

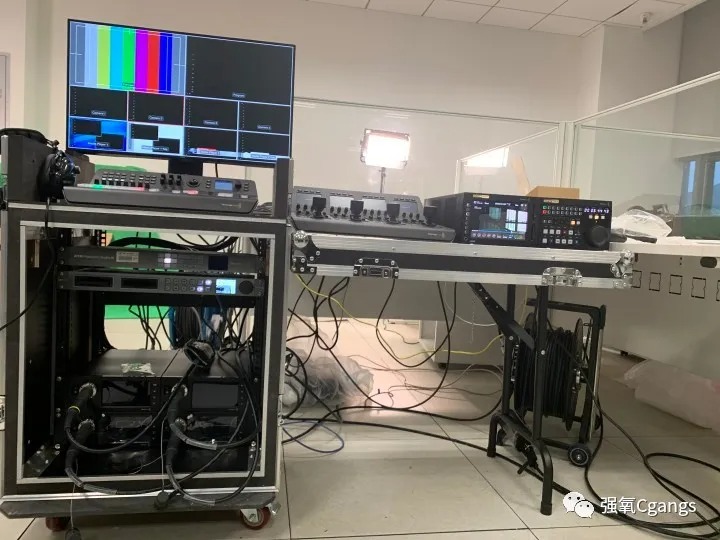

播放终端已经全面步入4K时代，4K日益成为节目制作与播出的主流。为了迎合这一发展趋势，无锡广播电视台选用Blackmagic Design产品形成了一套完整、便携、功能完善的4K EFP系统。Blackmagic Design 4K现场制作系统将所需的视音频设备集成在飞行箱内，便于携带，机动灵活性非常强，能够在转播车难以到达的现场制作节目供录制、直播、传送使用。



这套EFP系统由ATEM Television Studio Pro 4K、 Smart Videohub 12G 40x40 、Blackmagic URSA Broadcast搭配Blackmagic Camera Fiber Converter以及Blackmagic Studio Fiber Converter、Blackmagic ATEM Camera Control Panel、多格式信号转换器、HyperDeck Studio 12G、HyperDeck Extreme 8K HDR等组成。

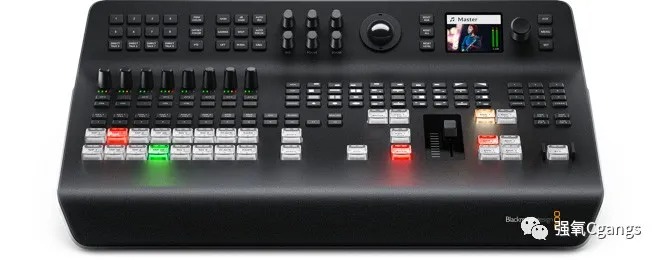

Blackmagic Design 4K EFP系统切换台采用的是ATEM Television Studio Pro 4K。这一切换台对2160p60以下的所有信号都可识别，用户可根据自己的需求制定PGM信号输出，还可以直接控制Blackmagic Studio、URSA Mini、URSA Broadcast以及Micro Studio型号在内的多款摄影机，免除需要购买其他配套设备的成本。

Smart Videohub 12G 40 x 40拥有先进的12G-SDI视频矩阵，一台矩阵可同一时间全面支持所有SD、HD和Ultra HD的SDI视频格式，几乎可以连接电视制作业使用的所有设备。同时配备40路输入和40路输出，并包括视频同步功能和冗余电源接口，满足不同工作需求。

电视台购入的四台ATEM Television Studio Pro 4K都配备了Blackmagic Camera Fiber Converter转换器，用于将摄像机的SDI信号，以及对讲和Tally信号转换成光纤传输到导播系统中的Blackmagic Studio Fiber Converter，由其将光纤中的视频、音频、对讲和Tally信号转换出来。ATEM切换台的PGM信号也可通过光纤返送给每个机位，供摄像师监看。



电视台选用HyperDeck Studio 12G用于节目录制。HyperDeck Studio 12G配有12G-SDI和HDMI 2.0接口，仅通过一根线缆就可以连接所有SD、HD以及高达2160p60的Ultra HD格式。HyperDeck Studio 12G记录的高质量视频素材后期可进行锐利的抠像、精准运动匹配和合成等视觉特效制作，满足电视台节目制作的高要求、高水准。无压缩文件有着非常宽的动态范围，是调色和抠像的理想素材。



除了HyperDeck Studio 12G，还另外配备一台HyperDeck Extreme 8K HDR用于节目录制和监看。节目录制方面，HyperDeck Extreme 8K HDR搭载了一系列广泛的视音频接口，包括多速率四链路12G-SDI接口，可用于SD、HD、Ultra HD以及8K SDI等设备。监看方面，HyperDeck Extreme 8K HDR采用LCD触摸屏，屏幕上设有播放、停止以及记录按钮，外加可滚动查看记录内容的迷你时间线，在画面上左右点划即可快速搜索片段。LCD屏设有采用HUD设计的时间码、视频格式、媒体状态以及音频表等功能。通过触摸屏可开启示波器，还可以实现对焦和曝光度辅助功能。

利用这套EFP现场制作系统可以流畅地完成现场所有切换操作。ATEM切换台有强大的现场制作功能，而且很容易上手。
