Blackmagic Design助力陕西大剧院XSO弹幕音乐会直播

Blackmagic Design助力陕西大剧院XSO弹幕音乐会直播

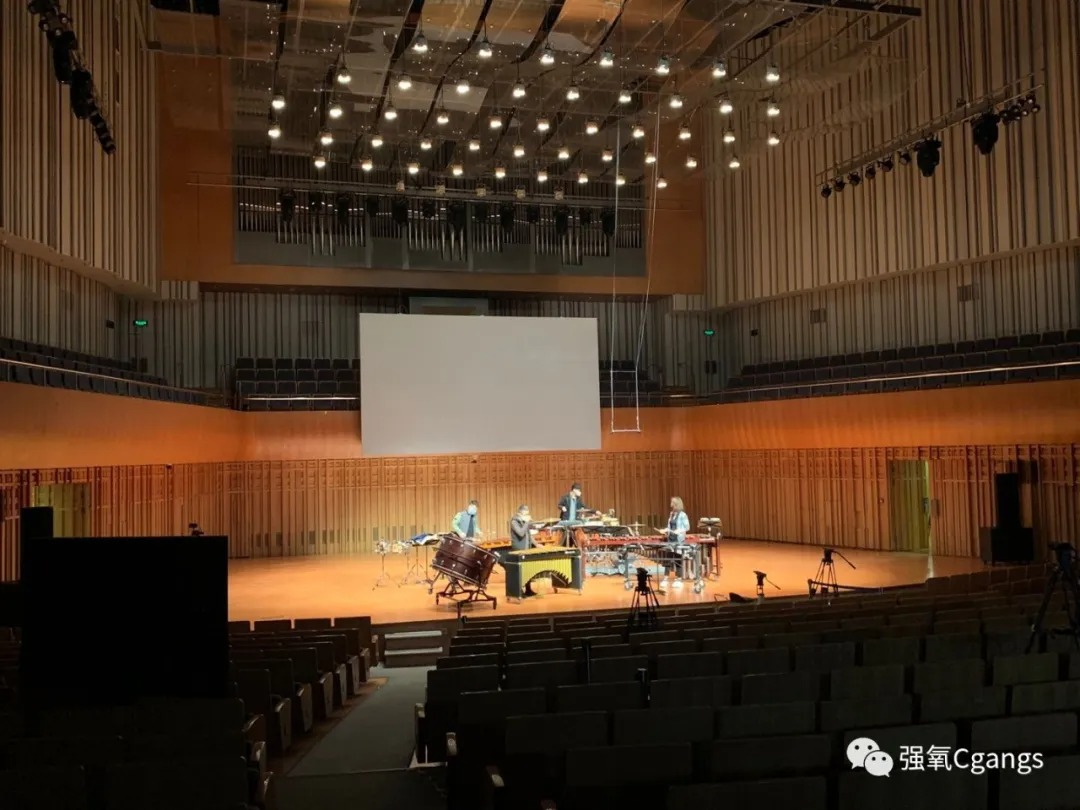

别克·陕西大剧院位于西安曲江新区大唐不夜城贞观广场西南部，规划总建筑面积5.18万平方米，总投资约13亿元。剧院内将建设歌剧厅和戏剧厅两个剧场，适合歌剧、音乐剧、喜剧、舞蹈、爵士乐、戏曲等不同形式的文化演出。

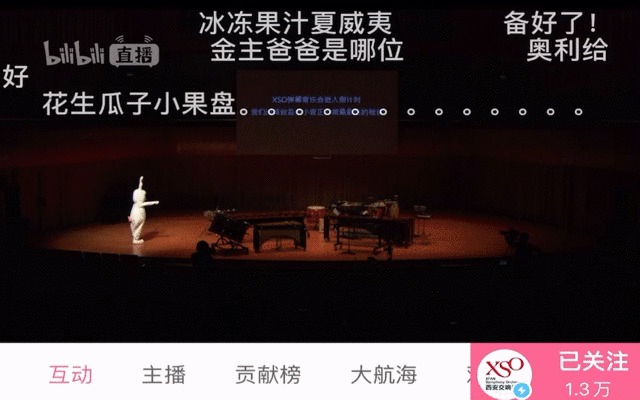

3月27日晚8时，在陕西大剧院，西安交响乐团在哔哩哔哩网站（B站）举行了“XSO弹幕音乐会”直播。在一个小时的演出过程中，B站直播间的人气值达到了4.2万。

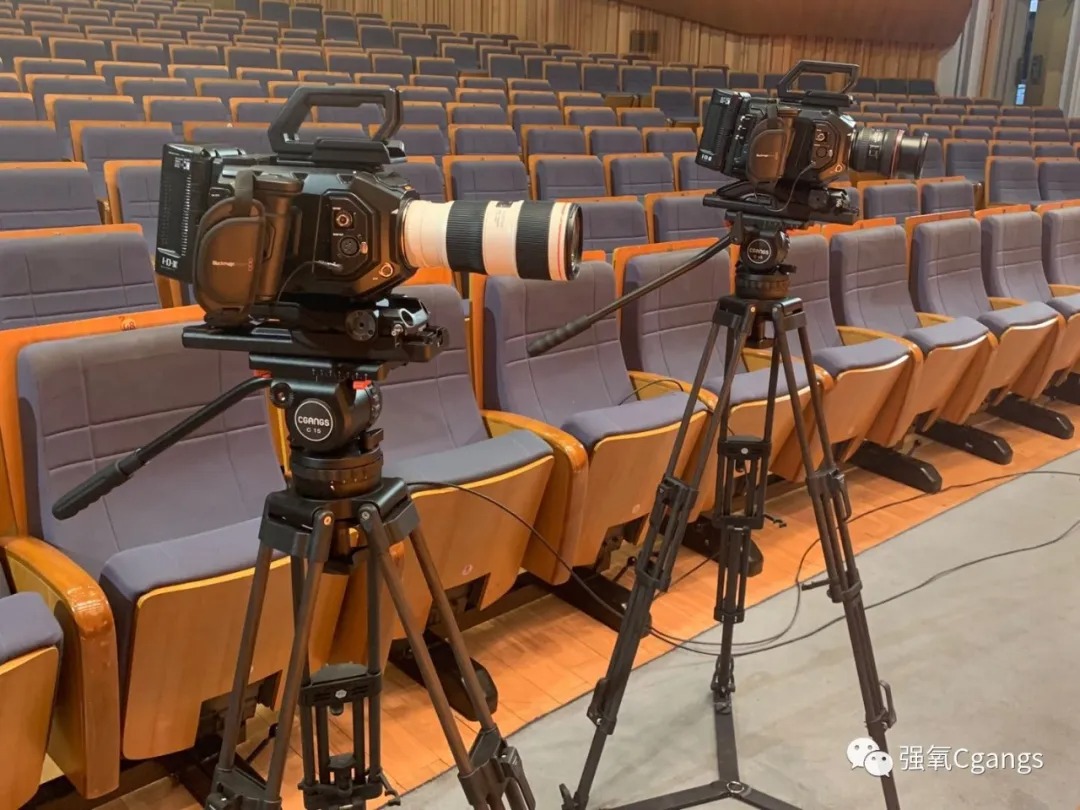

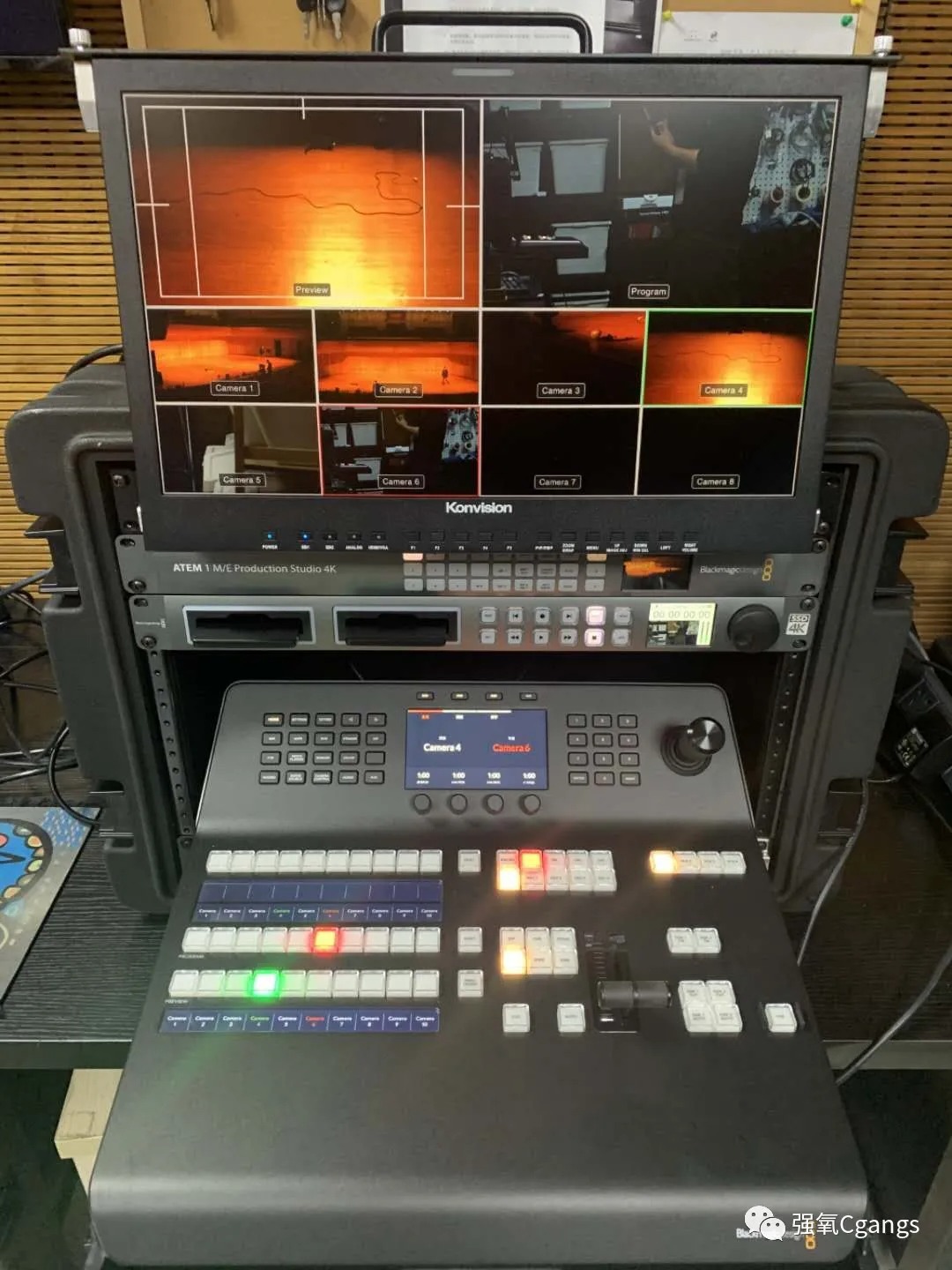

直播采用Blackmagic Design产品完成现场制作，包括URSA Mini pro 专业广播级摄影机、ATEM 1 M/E Production Studio 4K切换台，ATEM 1 M/E Advanced Panel导播控制面板，SmartView 4K监视器、HyperDeck Studio硬盘录机等设备完成直播信号制作。

整体设备采用光纤传输，用一根光纤就能完成一个机位和导播之间所有视音频、对讲和Tally信号的传输，大大简化了我们在现场的线缆连接，而且SDI和光纤也充分保证了广播级制作需要的稳定性和长距离传输。

在视频输入输出方面，Blackmagic Design信号种类齐全，能够满足不同转播需求，可达4K。同时能将获得SDI和HDMI多画面分割输出，在一个大屏幕电视或广播级监视器上监看所有信号源、预监和节目输出。

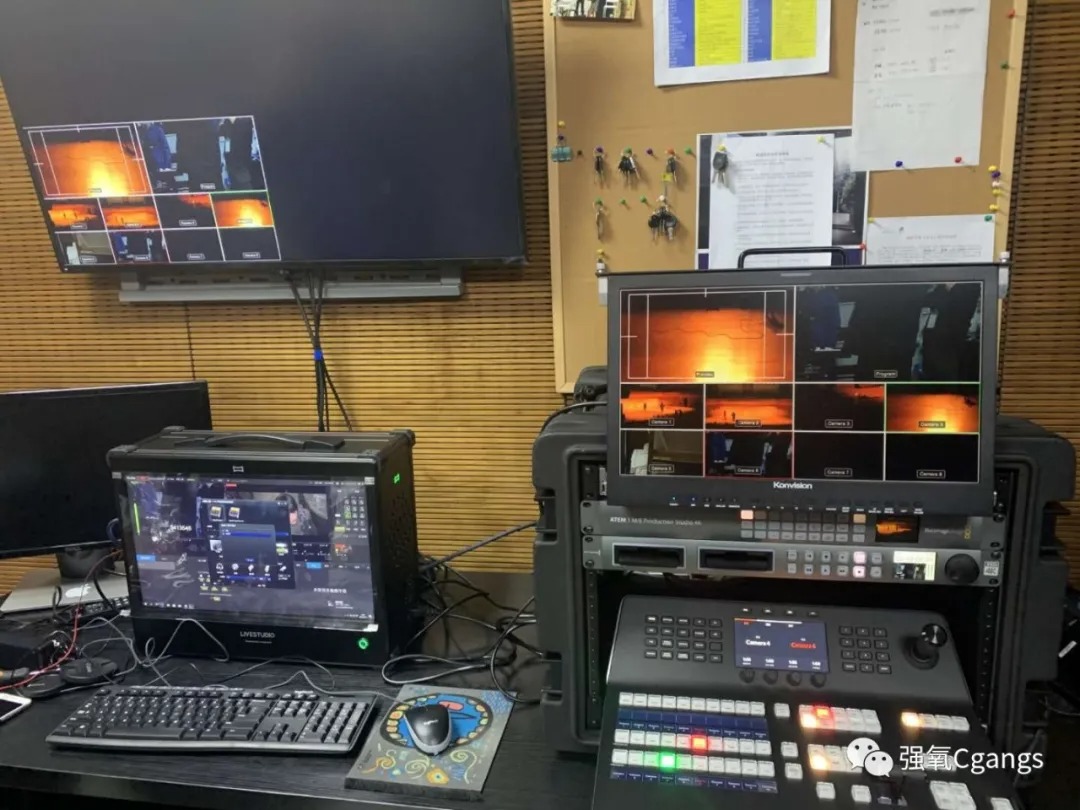

XSO乐手们在台上演奏，B站直播界面也会投屏到舞台的大幕上。同时，乐手们前面也会放置两个屏幕，他们在演奏期间也可以感受到台下座无虚席、观众在现场般的氛围。投屏通过Cgangs Livestudio 4K实现，将直播信号拉流到Cgangs Livestudio 4K，通过HDMI输出接口输出PGM信号给现场大屏。

摄像机的SDI或HDMI信号，以及对讲和Tally信号转换成光纤传输到导播系统中的ATEM Studio Converter，由其将光纤中的视频、音频、对讲和Tally信号转换出来，而ATEM切换台的PGM信号也可通过光纤返送给每个机位，供摄像师监看。利用Blackmagic Design系统的对讲和Tally功能进行团队配合。

ATEM 1 M/E Production Studio 4K切换台的PGM信号通过HyperDeck Studio硬盘录机实时记，通过Cgangs Livestudio 4K的一路包装通道添加表演曲目等包装信息最终推流到B站。

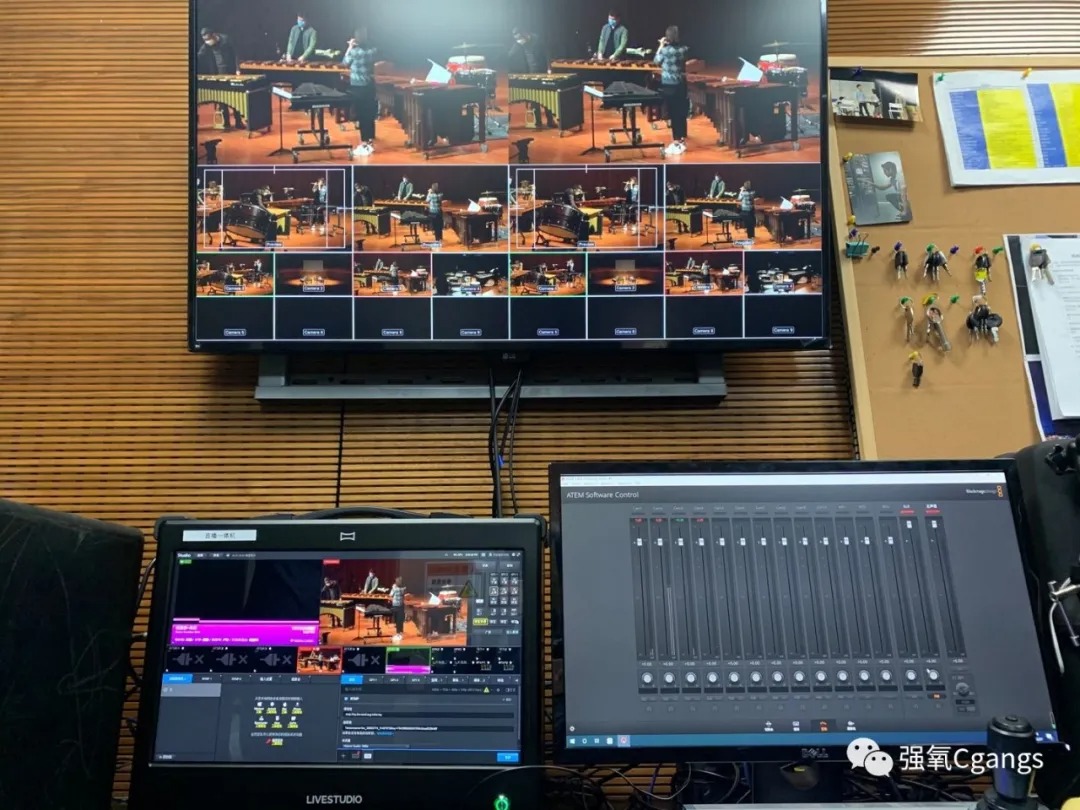

通过ATEM软件对URSA Mini pro摄影机进行控制，来调整黑电平、增益、色彩平衡、快门速度，使摄影机画面平衡各个角度获得一致的视频效果。此外使用ATEM Software Control Panel控制软件中的Fairlight调音台完成音频混合，为粉丝带了更纯净的听觉感受。调音台混合来自所有输入、模拟XLR输入以及麦克风对讲输入上的音频。通过点击PC上的调音台控制标签，进入完整的多轨道混合控制界面，还有多个音频表供您参照！您可以精确混合并平衡各路输入，快速启用或禁用各个声道，还可将音频自动设置为音频跟随视频源模式！

案例提供

陕西艾威克信息系统工程有限公司

陕西艾威克信息系统工程有限公司成立于2013年，主要以广播级视音频系统集成、校园电视台建设、行业演播室系统建设、影视调色培训、集销售、培训、技术服务为一体的视音频产品专业供应商。陕西艾威克信息系统工程有限公司 ，秉持“诚信、创新、合作、共赢”的理念，始终坚持“以创新服务为动力，以服务质量求发展”的服务宗旨为客户朋友们服务。
