无锡外国语学校2020全系校服发布会直播团队采用Blackmagic Design现场制作系统

无锡外国语学校2020全系校服发布会直播团队采用Blackmagic Design现场制作系统

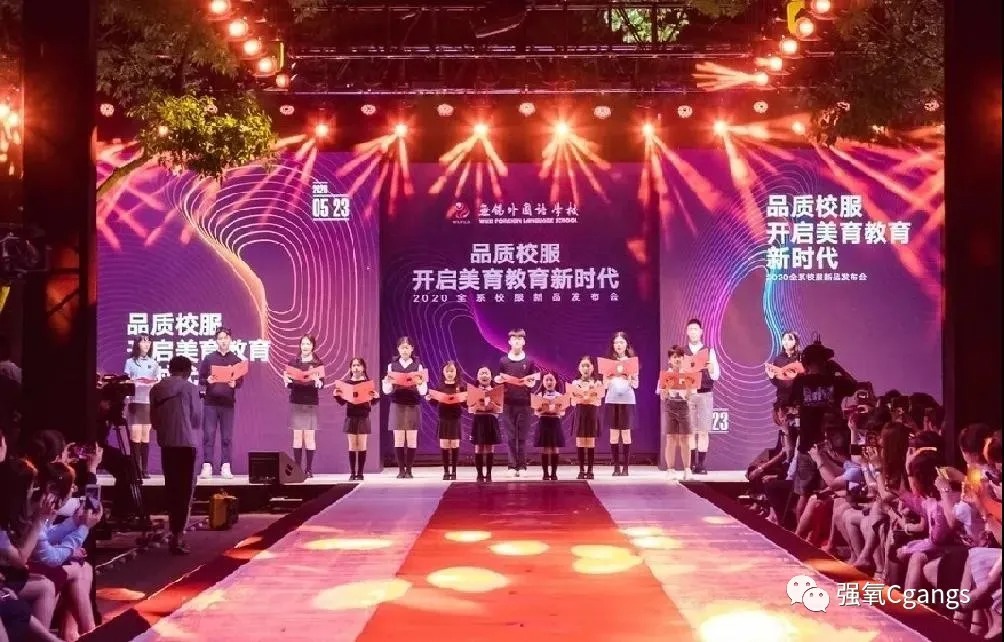

日前，无锡外国语学校举办“品质校服 开启美育教育新时代”2020全系校服发布会此次校服发布会各年级学生分别展示春秋及冬季校服各两套夏季校服三套其中包括常服、礼服、运动服等类别。

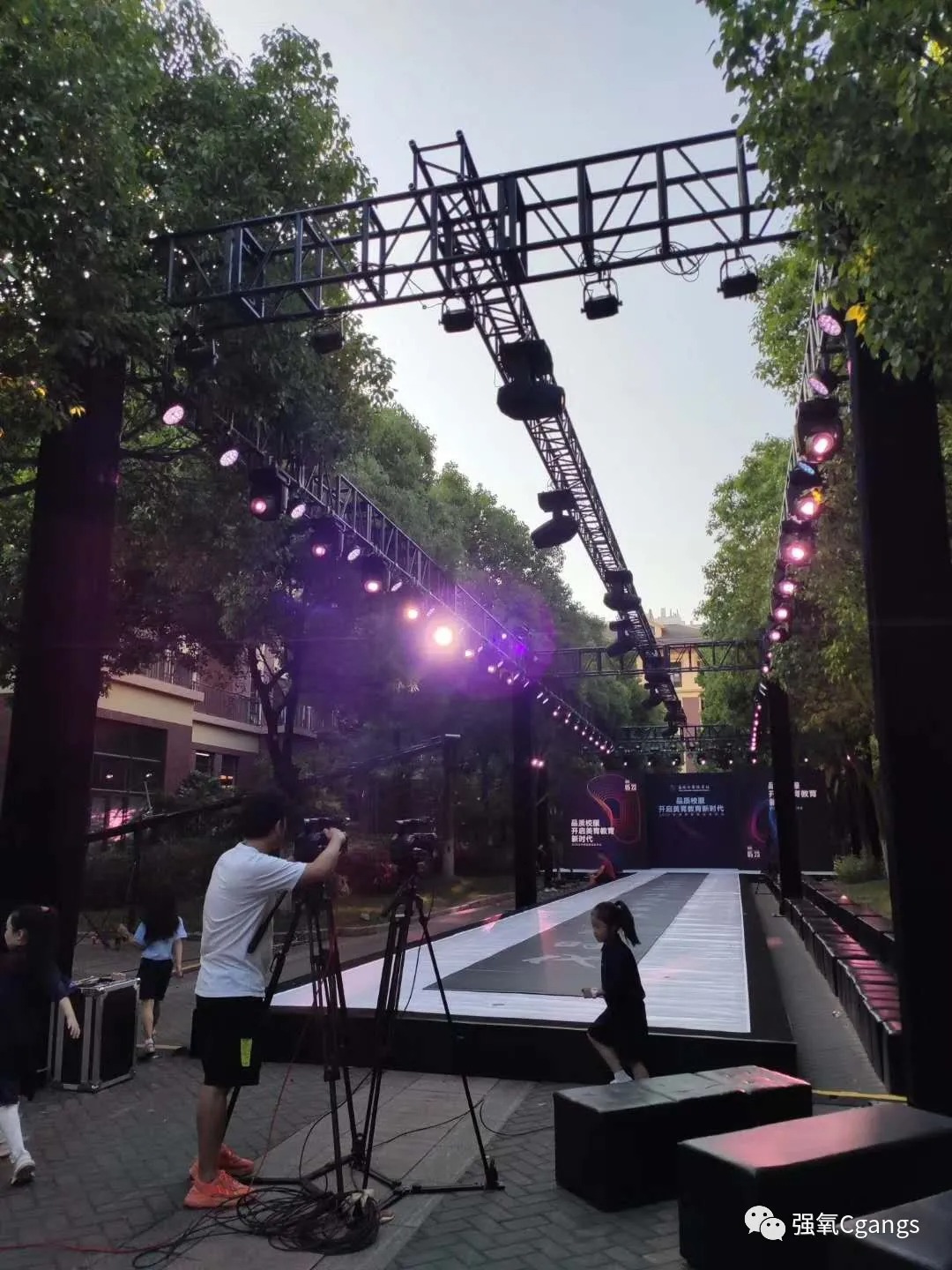

在2020全系校服发布会现场，直播团队采用Blackmagic Design现场制作系统打造多平台同步直播模式。使用Blackmagic Design产品包括ATEM Television StudioPro 4K，HyperDeck Studio 12G硬盘录机、Smart Videohub Clean Switch 12x12矩阵、HyperDeck Studio Mini录机、HyperDeck Studio录机以及多种转换器。



发布会上的信号在进入切换台和矩阵前，先通过Teranex Express、Teranex AV进行格式转换和帧同步，经过处理的信号通过转换器的两个输出口分别与切换台和矩阵连接。



音频通过MiniConverter进行音频解嵌，MiniConverter SDI to HDMI 6G可将SDI输入信号的音频解嵌到HDMI、AES/EBU或平衡音频输出。

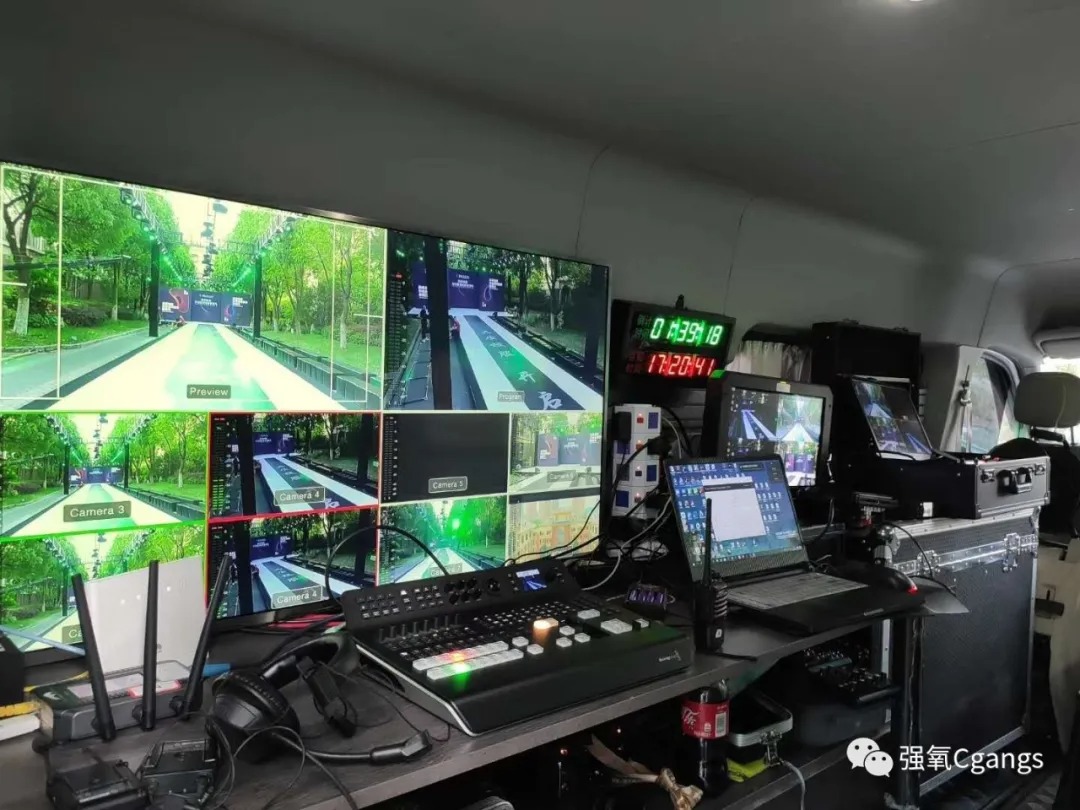

视音频信号由ATEM Television Studio Pro 4K切换台进行实时切换信号源，Television Studio Pro 4K可处理所有HD以及上至2160p59.94的Ultra HD格式。切换常用的多画面分隔、Tally对讲、转场特效、水印、键控抠像一应俱全。ATEM Television Studio Pro 4K还包含一个针对SDI摄影机的内置对讲转换器。对讲信息通过较少使用的SDI声道15和16上的SDI节目返送信号，传送回摄影机。



Blackmagic Design的ATEM切换台和摄影机之间通过一根2芯的光纤，就能实现信号正送、返送、Tally、通话，以及摄影机遥控功能。



在监看方面，Blackmagic Design的硬件多画面分割器能接入来自SDI视频矩阵的视频信号，在直播中直接在屏幕上查看任何画面，输入信号的监看方式可以是全屏观看，也能以2x2、3x3、4x4的方式观看，带来了更多灵活性。

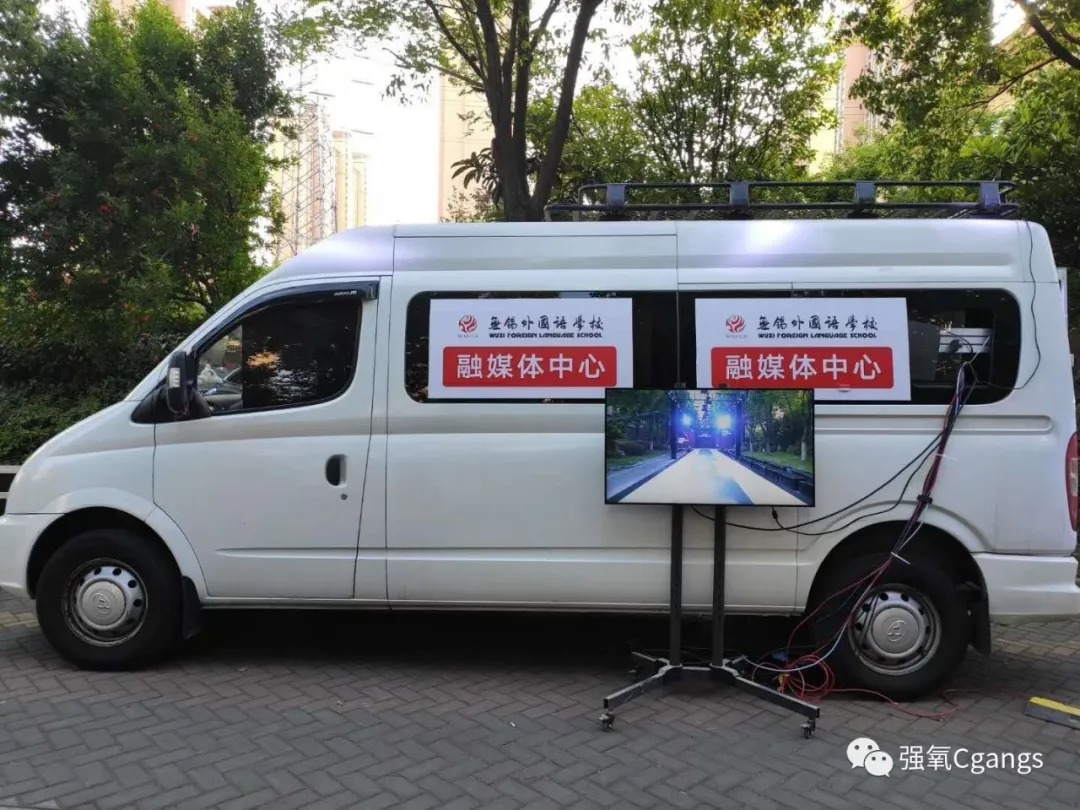

一路AUX输出信号由Blackmagic Mini Converter SDI Distribution转换器分为四路后分别交给HyperDeck Studio进行备份录制、融媒体直播车上的网络直播系统。
