运城市盐湖区融媒体中心演播室采用Blackmagic Design工作流程

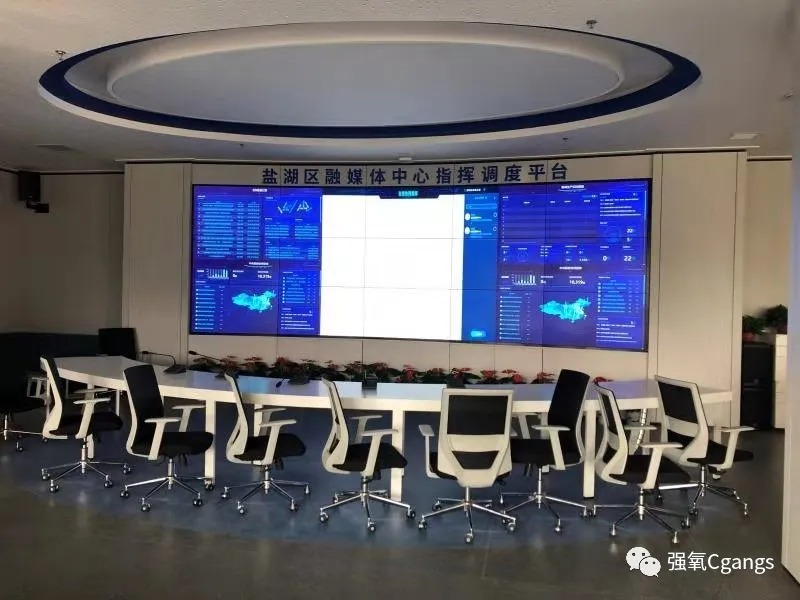

盐湖区融媒体中心的挂牌成立,标志着全区舆论宣传工作迈出了新的步伐,开辟了新的阵地,形成了新的格局。中心将以盐湖区有线广播电视站为主体,围绕“新闻+政务+服务”的功能定位,加快推进渠道平台、人员管理等方面深度改革融合,建成“融媒体中心+区委宣传部、区委通讯组、区网信办、区政府网站、今日盐湖、广播电视站”的平台矩阵,实现“一次采集、多种生成、全媒传播、全面覆盖”的机制创新,把融媒体中心打造成主流舆论阵地,切实发挥服务群众的主流媒体作用,为大运城和幸福盐湖建设作出新的贡献。



运城市盐湖区融媒体中心演播室采用Blackmagic Design产品,支持从拍摄到后期制作的一整套流程。配备一系列Blackmagic Design产品,包括Smart Videohub 12G 40x40矩阵、ATEM Camera Control Panel、ATEM 2M/E Production Studio 4K切换台、SmartScope Duo 4K监视器、Teranex AV转换器等。

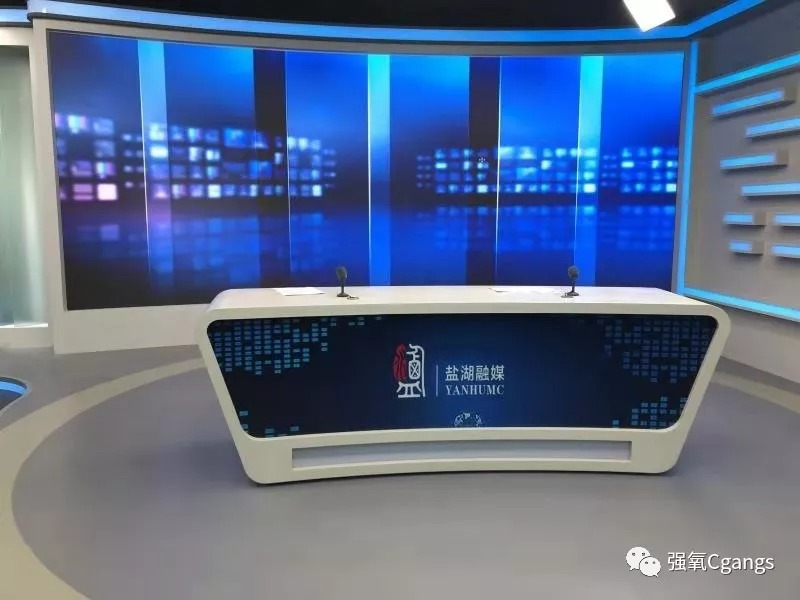

演播室外观设计大气充满科技感,弧形屏、背景屏给节目带来了丰富多彩的动态视觉,可以实现坐播,站播,访谈,虚拟等不同播报的节目制作。

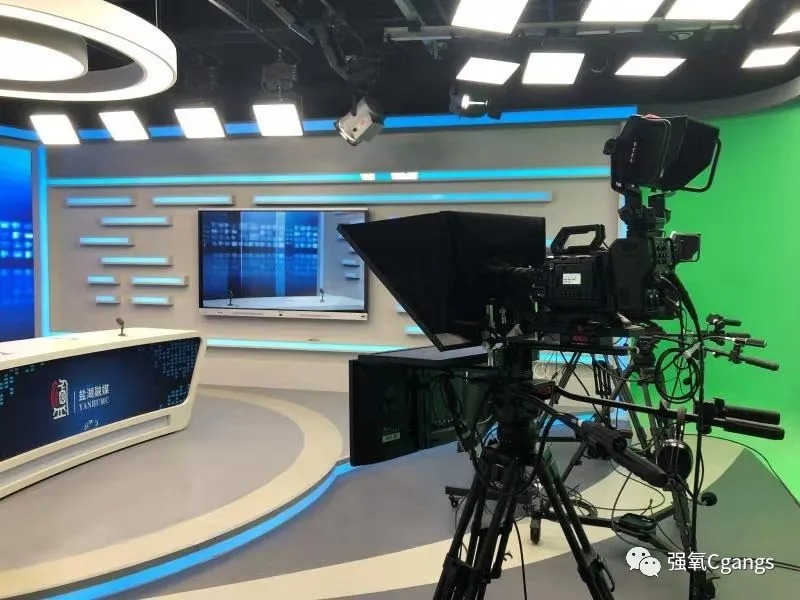

3讯道配备URSA Broadcast摄影机,摄像机URSA Broadcast的亮点在于它的扩展视频模式,该模式能捕捉到无与伦比的视频画面,呈现出准确的肤色调和鲜明的色彩,因此用户无需事先对画面进行调色即可直接播出,这无疑让URSA Broadcast成为新闻播报、体育直播、棚内脱口秀和游戏竞赛等节目的理想选择。


URSA Broadcast配备C-Fast 2.0双卡记录和SD/UHS-II双卡记录功能,以标准.mov文件录制1080i或2160p视频,并且还会在将来添加.mxf文件格式。URSA Broadcast可使用DNx145、DNx220X或ProRes格式进行记录,并带有元数据,这使它能够轻松纳入现有的播出系统和工作流程当中。拍摄获得的视频无需进行复制或转码。摄得到的视频能兼容几乎目前所有播出系统和剪辑软件,这将大大提高工作效率。能让用户高效率完成拍摄、剪辑和播出流程。

URSA Broadcast一律采用标准广电接口,摄像机搭载多速率12G-SDI接口,用于视频输出和节目返送信号输入。两个接口可自动切换速度,因此只需一根线缆即可兼容所有HD和Ultra HD格式,高可达2160p60。



Smart Videohub 40x40矩阵用来管理演播室信号分配工作演播室需要的信息量大、参与性强,尤其是在使用外部信号源这方面。播出部门提供的外部信号或记者从新闻现场发来的信号利用Teranex AV进行格式转换和帧同步,经过处理的信号通过转换器两个输出口分别与切换台和矩阵连接。在音频方面,Mini Converter SDI to HDMI 6G可将SDI输入信号的音频解嵌到HDMI、AES/EBU或平衡音频输出。

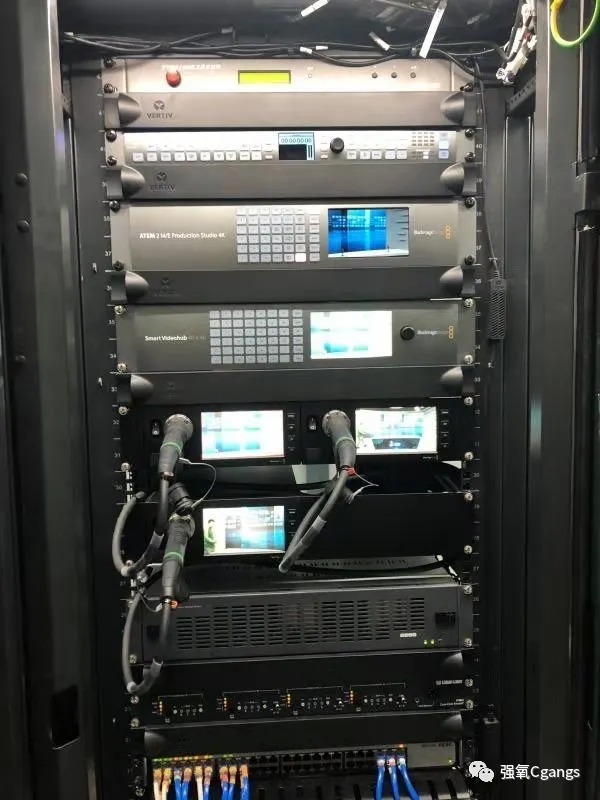

Teranex AV能将一系列外来信号上变换2160p50然后进入系统中用于节目制作,这大大简化了内容制作,并且保证了内容的播出质量。为解决原有系统和依然使用的四链路SDI设备衔接问题,机架中部署了Teranex Mini Quad to SDI将四链路SDI转为单链路12G-SDI。与此同时,同时使用Blackmagic Audio Monitor、SmartScope Duo 4K和SmartView 4K监视器进行信号预览。

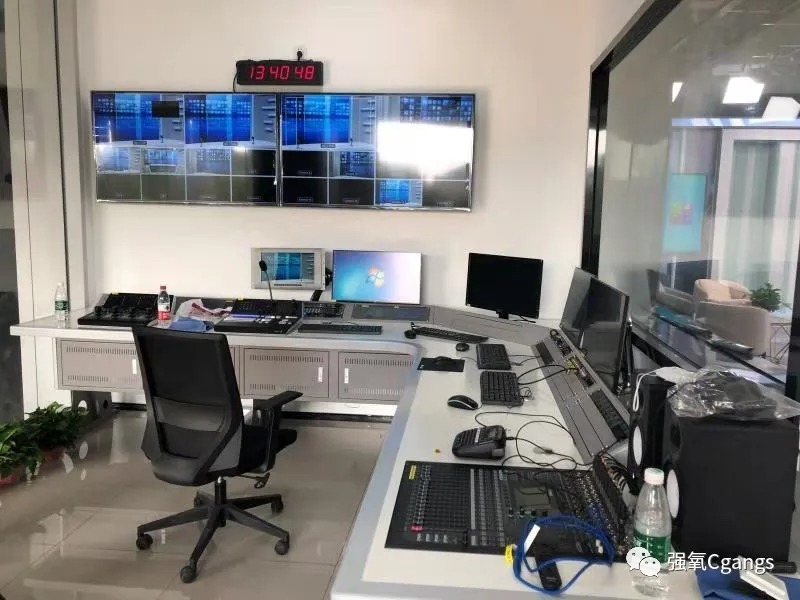

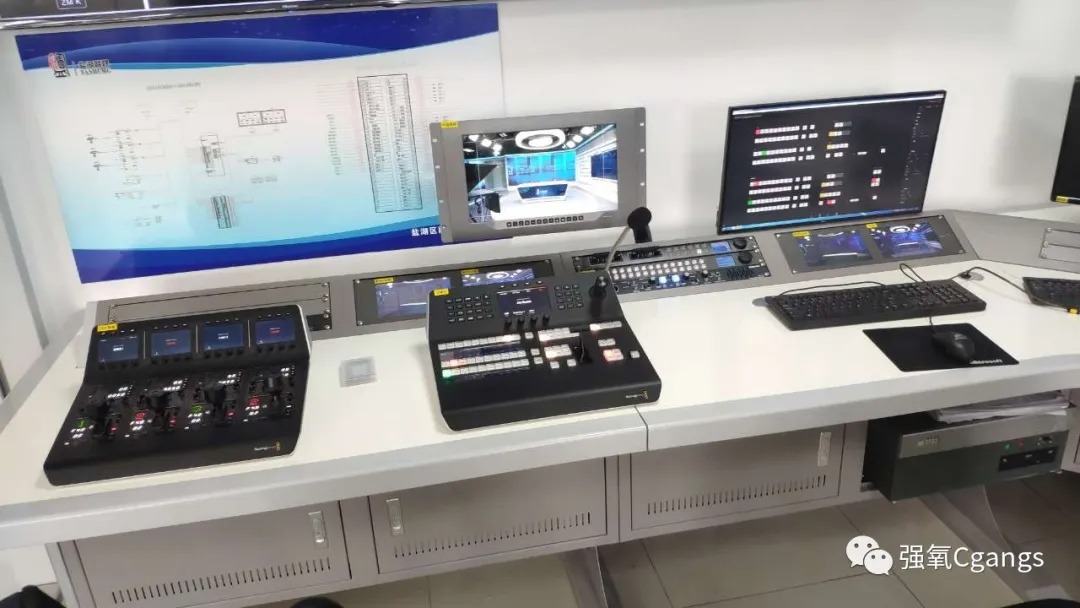

技监工位配备了一个SmartScope Duo 4K监视器用于监看信号波形。Videohub Smart Control面板用于通过矩阵选择需要监看的信号。摄影机可以通过技监工位电脑上的ATEM Software Control Panel软件进行光圈等参数的设置,以及图像色彩的调整。不过摄影机主要由Camera Control Panel来实现控制,软件是硬件的备份,但是不是主要通过软件控制。

ATEM Software Control Panel它除了作为演播室摄像机的软件CCU, 实际上也是ATEM切换台的软件控制面板,既可以用来设置切换台、管理媒体池,也可以作为硬件控制面板的备份。这也是Blackmagic Design产品的共同特点,不论是切换台、转换器,还是矩阵,都能连接在一个交换机上,我们在网络上的任意一台电脑上都能通过软件对这些设备进行管理和控制,而且界面非常直观、易用。
