Blackmagic Design助力第七届军运会体育展示

Blackmagic Design助力第七届军运会体育展示

第七届世界军人运动会于2019年10月18日在中国武汉举行。10月11日上午，第七届世界军人运动会运动员村举行“开村”仪式，各国军人运动员代表团将陆续到达。为期10天的赛期，共设置27个大项和329个小项，来自100多个国家近万名现役军人同台竞技。

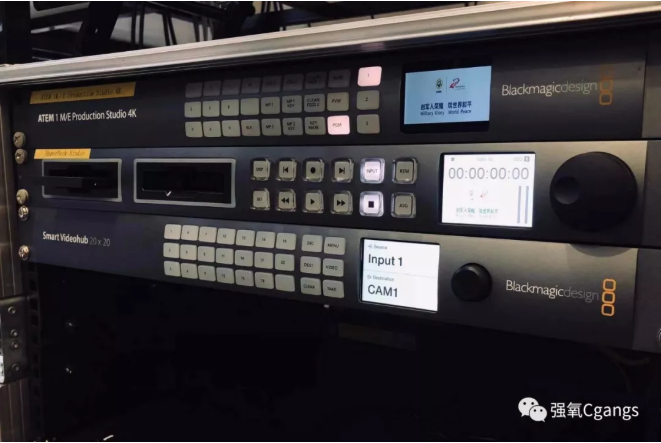

第七届世界军人运动会田径与柔术两大项目从前端信号拍摄、录制到内容投放采用以Blackmagic Design产品为核心的方案，包括Blackmagic URSA Mini 4K摄影机、一台ATEM Television Studio Pro HD切换台、ATEM 1M/E Production Studio 4K切换台、HyperDeck Studio硬盘录机、Mini Converter SDI to HDMI转换盒、Smart Videohub 20*20矩阵。

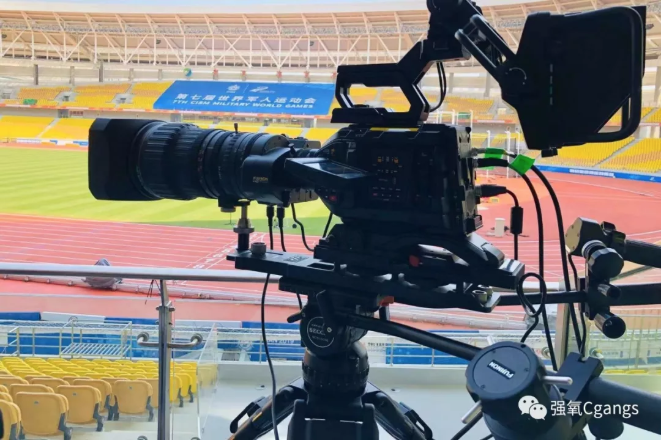

由于只能借助场馆内仅有的照明进行拍摄，因此调色功能至关重要。通过ATEM软件对URSA Mini 4K摄影机进行控制，来调整黑电平、增益、色彩平衡、快门速度，使摄影机画面平衡各个角度获得一致的视频效果，必要时用DaVinci Resolve来做现场实时调色。

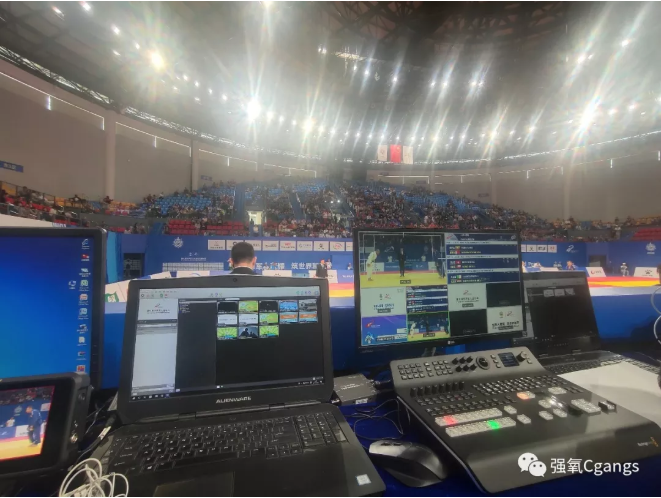

ATEM Television Studio Pro HD切换台接入了计时计分的电脑信号，媒资管理的电脑信号，转播车信号。利用切换台Super Source功能创建多种屏幕布局，实现清晰灵活的监看方式。

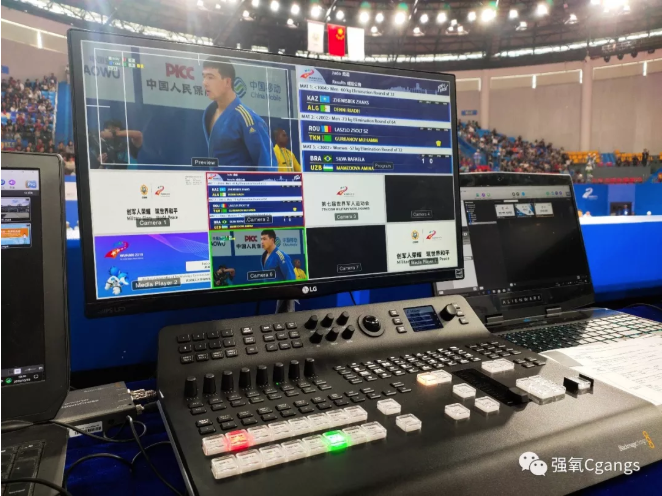

柔道比赛画面中，显示了比分和参赛选手名字等各种字幕说明信息。将Photoshop所创建的图文信息保存在ATEM Television Studio Pro HD的媒体池中非常便捷。有了ATEM，你无需调整抠像设置就能轻松叠加字幕。

此外笔记本电脑的HDMI信号是1080i60。转播信号是1080i50。ATEM Television Studio Pro HD切换台信号为1080i59.94。为了统一信号，使用了一个Udwon Cross用来把转播车的信号转换成1080i59.94进切换台。

切换台的PGM信号通过Mini Converter SDI to HDMI转换器给到现场大屏幕的HDMI输入，切换台的另一路信号通过切换台的AUX输出给到HyperDeck Studio硬盘录机，记录比赛画面。

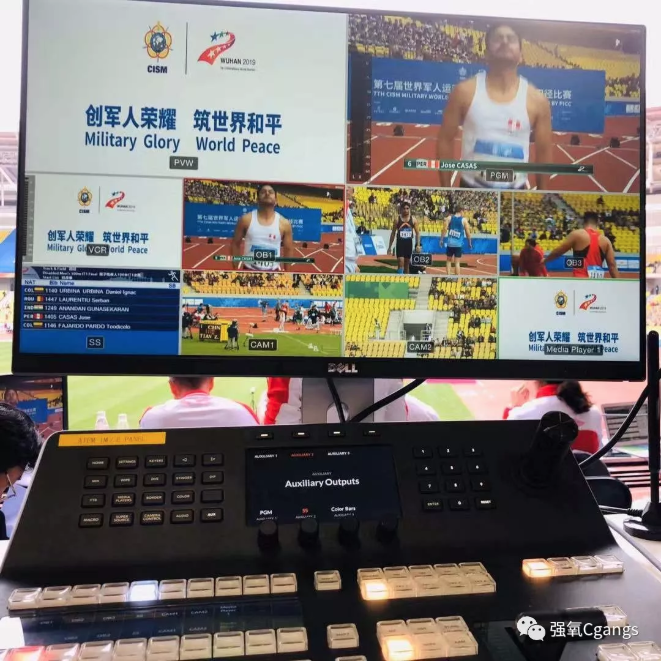

在田径比赛中由于场馆面积大，有些地方不可到达，因此工作流程需要建立一套光纤、SDI以及微波无线电链路的混合方案，所有这些都需要连接到Blackmagic Design的Smart Videohub 20 x 20矩阵上，通过Smart Videohub 20×20矩阵轻松快捷的完成信号接入工作，在连续几天的赛事中，利用Smart Videohub 20×20矩阵对每天需要输入的信号线缆快速进行重新连接。

在军运会长时间的比赛中，Blackmagic Design设备的耐热性和稳定性都经受住了考验。
