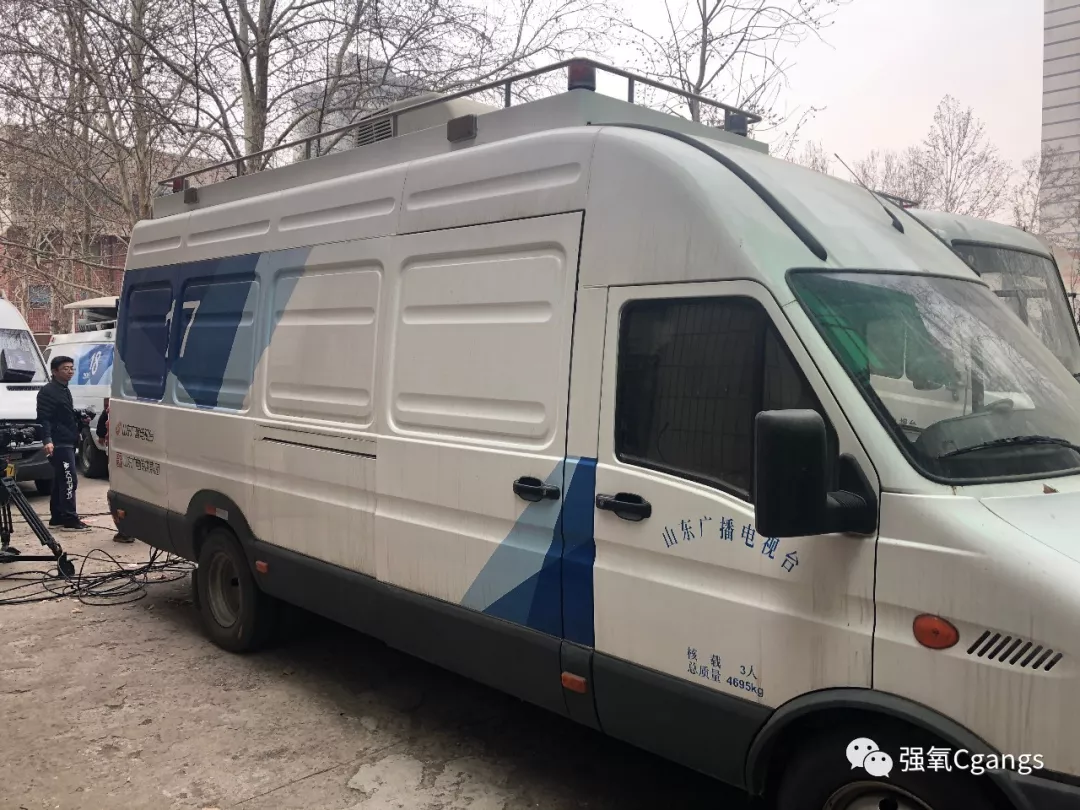

山东卫视采用Blackmagic Design打造6讯道转播车
![](/officialwebsite/uploads/2019/04/1-aqc.png)
![](/officialwebsite/uploads/2019/04/2-sy7.png)
面对不断增长的业务需求和制作水平的提升,山东广播电视台选择包括Blackmagic URSA Broadcast高端广播级讯道机,ATEM 4 M/E Broadcast Studio 4K切换台并搭配ATEM 1 M/E Advanced Panel控制面板,ATEM Talkback Converter 4K通话系统,Smart Videohub 40×40矩阵,Teranex Express转换器等设备。
![](/officialwebsite/uploads/2019/04/3-jk7.png)

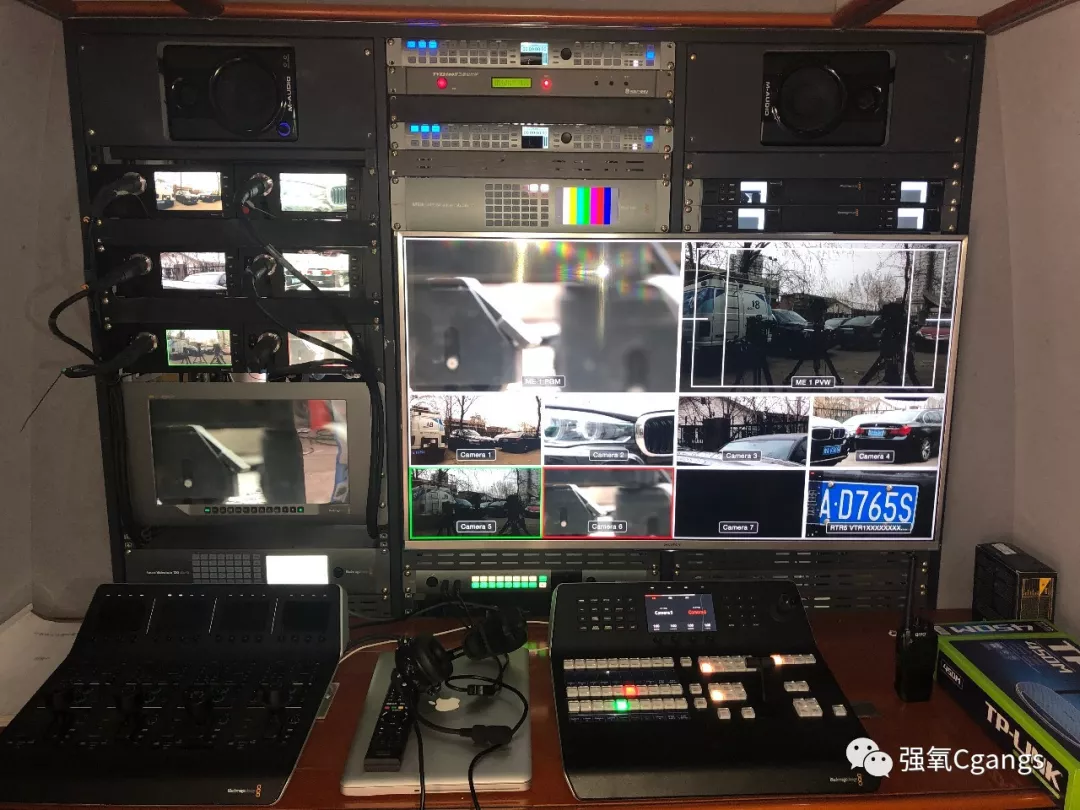

涵盖视音频摄录系统、监看系统、光纤传输系统,大大简化传统转播车内部系统结构的复杂性,一站式解决现场制作流程。
基于Blackmagic Design 12G-SDI产品设计的6讯道转播车方案。可全程提供超高清画质,配备Teranex Express转换器,并能实现4K、高清、标清转换,能够适应不同的工作需求。
![](/officialwebsite/uploads/2019/04/5_副本_副本_副本.png)
![](/officialwebsite/uploads/2019/04/4-9cz.png)

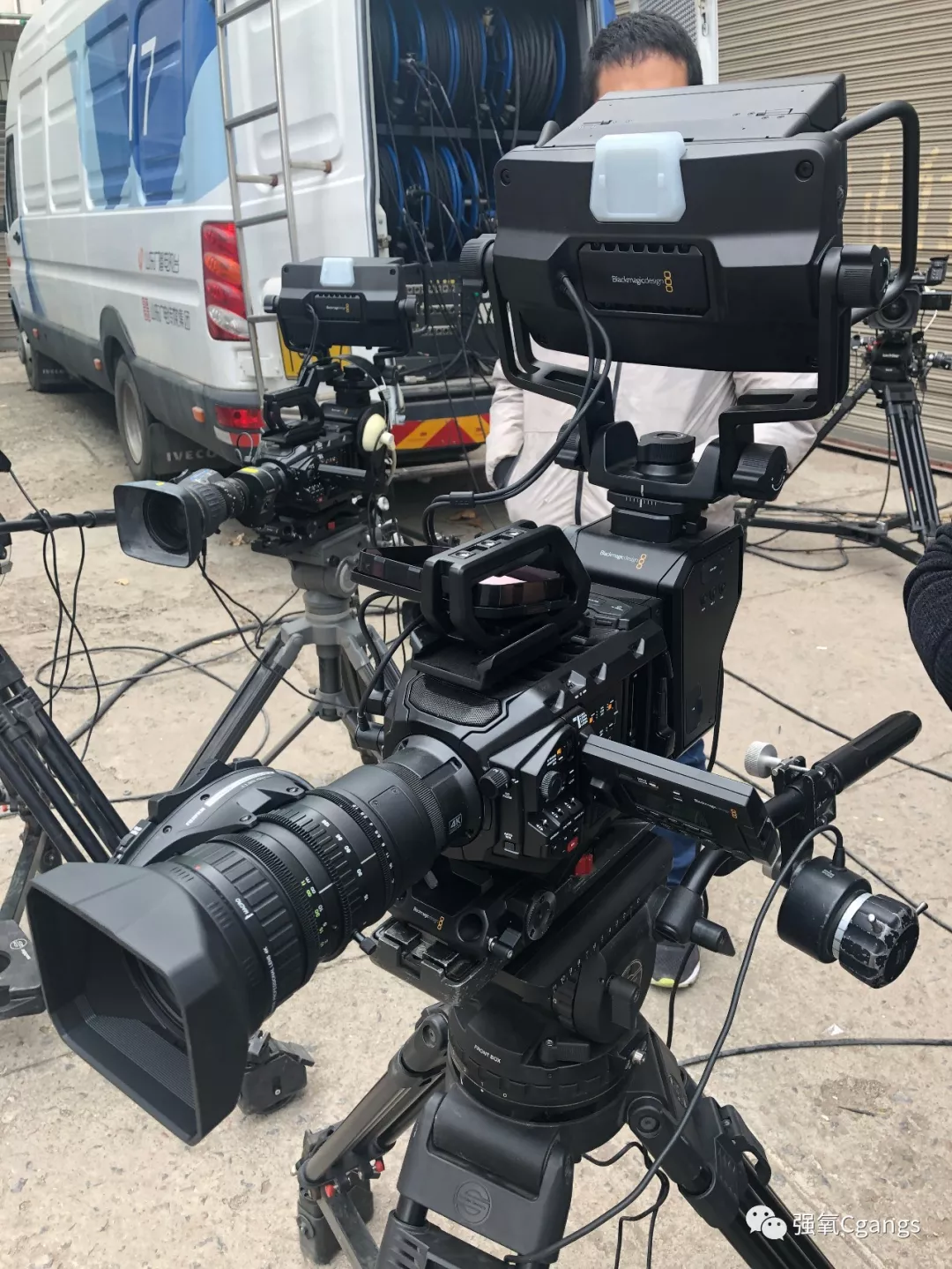

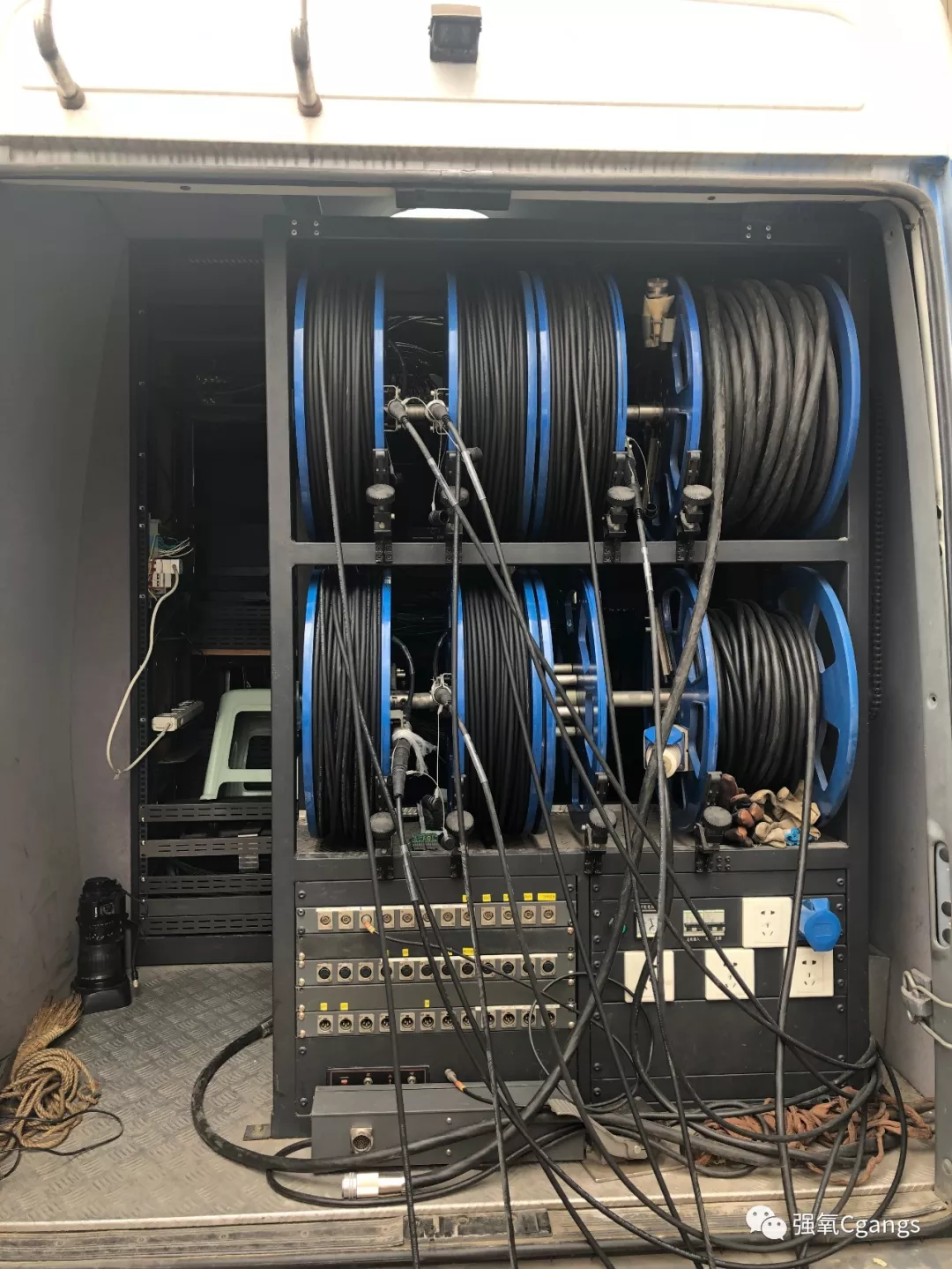

传输方案包每个机位都配有一个Blackmagic Camera Fiber Converter后背,通过一条行业标准SMPTE综合光缆与安装在转播车中的Studio Fiber Camera光纤转换器相连形成一个讯道,这个讯道的供电和所有信号,包括视频、音频、通话、Tally、摄像机控制,都通过这一条光缆实现双向传输。
![](/officialwebsite/uploads/2019/04/1-a0v.png)
![](/officialwebsite/uploads/2019/04/2-eii.png)

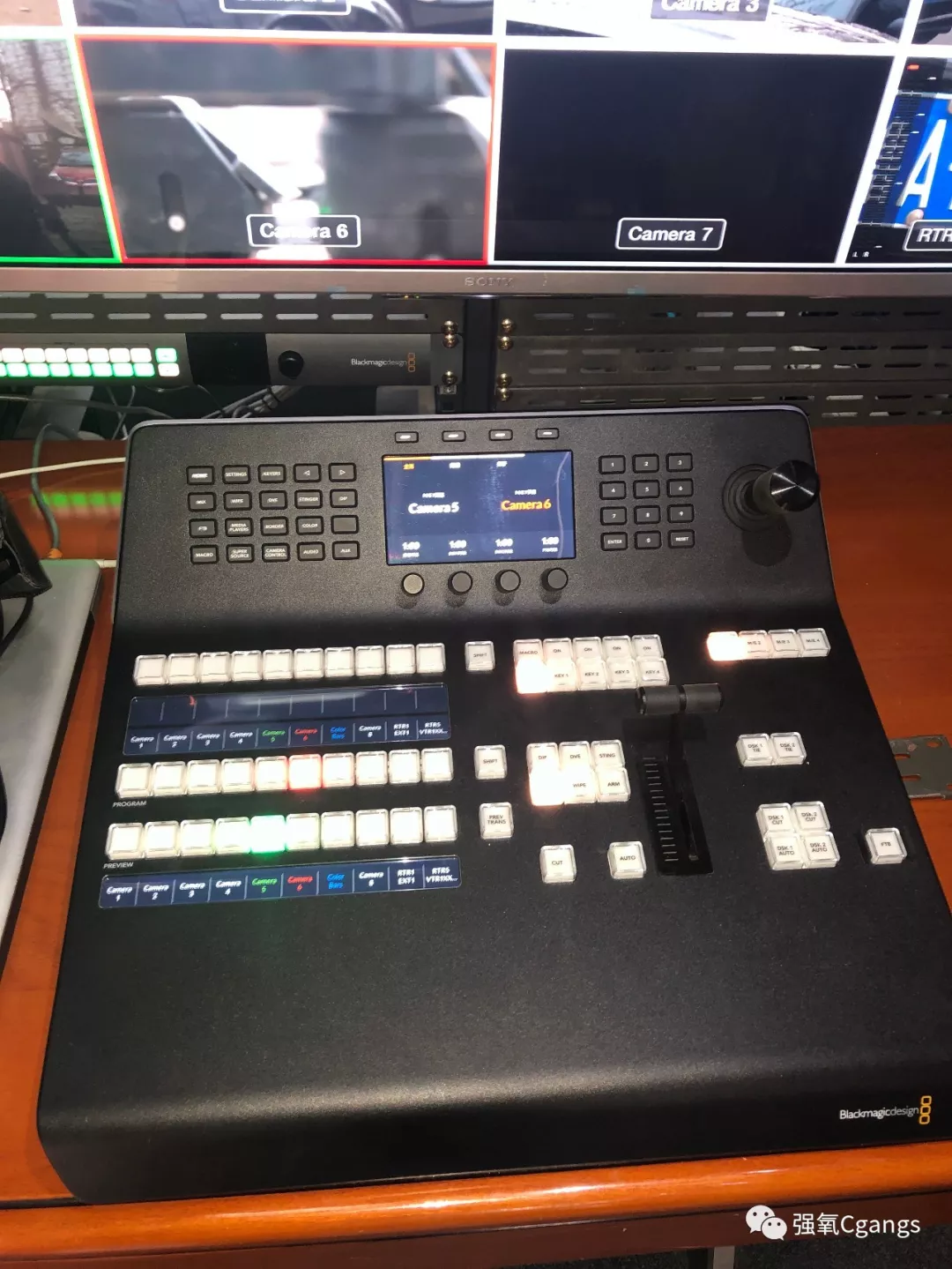

Smart Videohub 40×40矩阵将信号调配至ATEM 4 M/E Broadcast Studio 4K切换台,PGM和画分也由矩阵分别交给不同监看屏幕。ATEM 4 M/E Broadcast Studio 4K切换台自带帧同步并支持格式转换兼容了广电以及非广电拍摄的信号制作需求,大大精简了格式转换的复杂性。
![](/officialwebsite/uploads/2019/04/3-mvb.png)

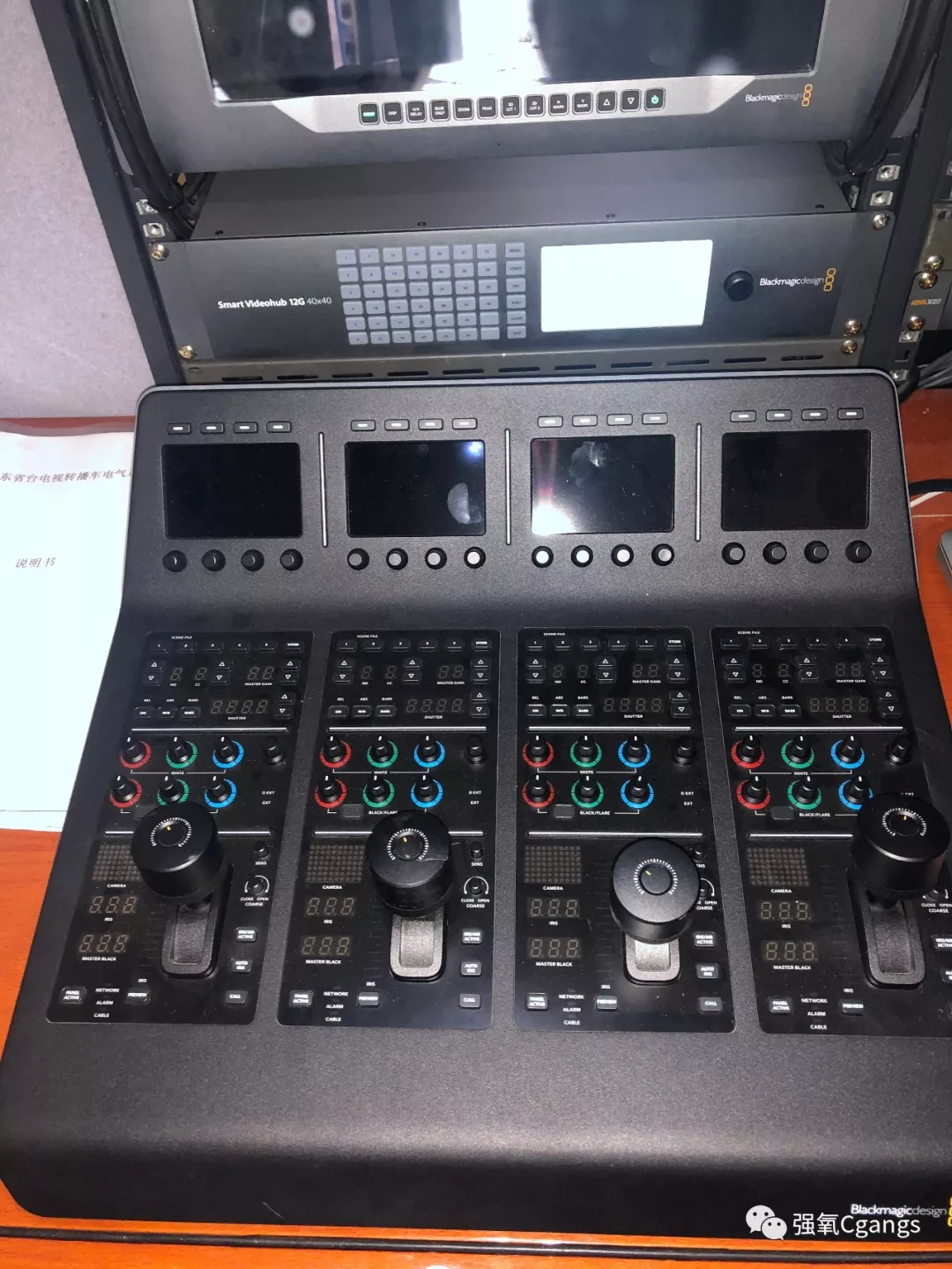

ATEM Camera Control Panel控制面板上即可遥控摄像机的光圈、对焦、快门等参数,也可对摄影机画面进行一级调色。这意味着用户不用再另外购买昂贵的CCU和RCP,极大地降低了成本。
![](/officialwebsite/uploads/2019/04/1-mog.png)
涵盖视音频摄录系统、监看系统、光纤传输系统,大大简化传统转播车内部系统结构的复杂性,同时根据节目需求进行自由调节,从而满足各类节目类型的制作需要,完成了全台各个系统的无缝兼容。
