JJ直播使用Blackmagic Design系列产品打造流媒体直播手游节目

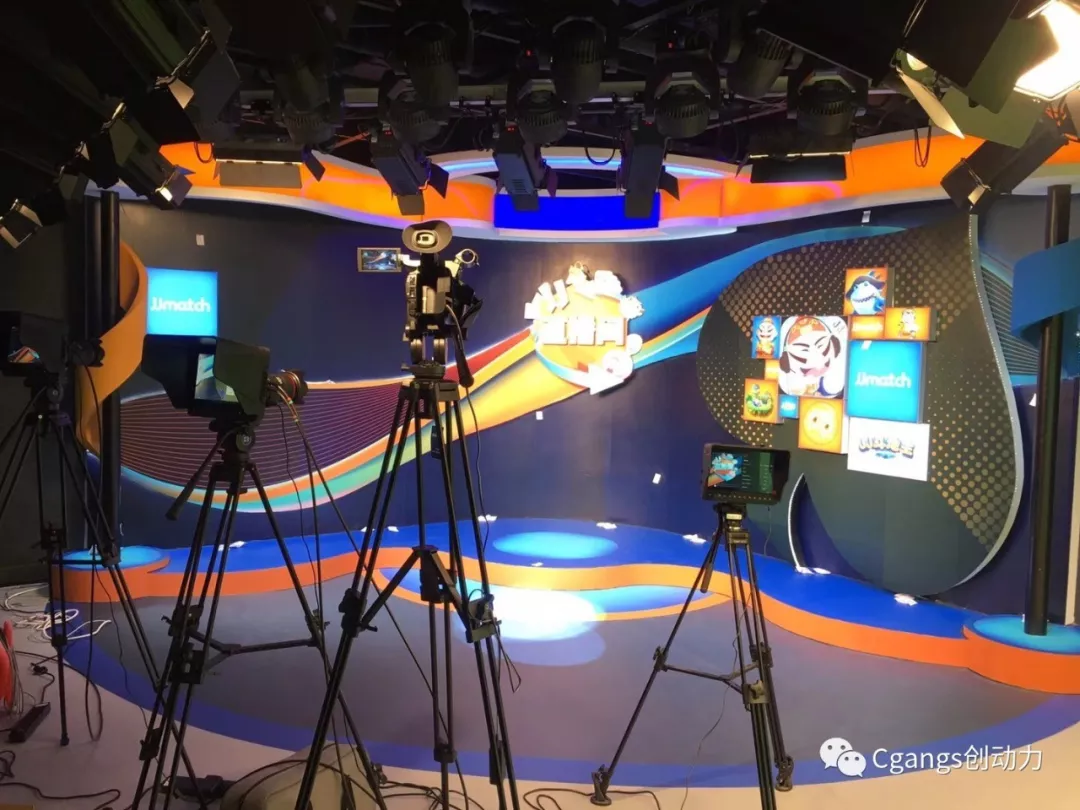

竞技世界选用Blackmagic Studio Camera 4K 摄像机、ATEM 2 M/E Broadcast Studio 4K切换台、Teranex Express转化器、HyperDeck Studio Pro录机等Blackmagic Design产品搭建三讯道直播间。为JJ比赛——休闲竞技游戏平台，制作系列手游直播节目。

这套解决方案照顾到了电脑信号手机信号以及摄像机信号，具有强大的兼容性。方案采用Blackmagic Studio Camera 4K进行拍摄，并配备SmartView 4K作为中控室监看，SmartView 4K配备多速率12G-SDI技术，可自动检测到所有SD、HD及Ultra HD视频信号，不用担心格式转换和中控室显示器的兼容问题。

由于直播项目类型多样，需要切换台既能接入来自摄像机的现场信号，又可以接入来自电脑、手机的游戏信号。电脑以及手机信号通过Mini Converter HDMI to SDI 4K输出到ATEM 2 M/E Broadcast Studio 4K让播出效果品质能得到进一步提升。

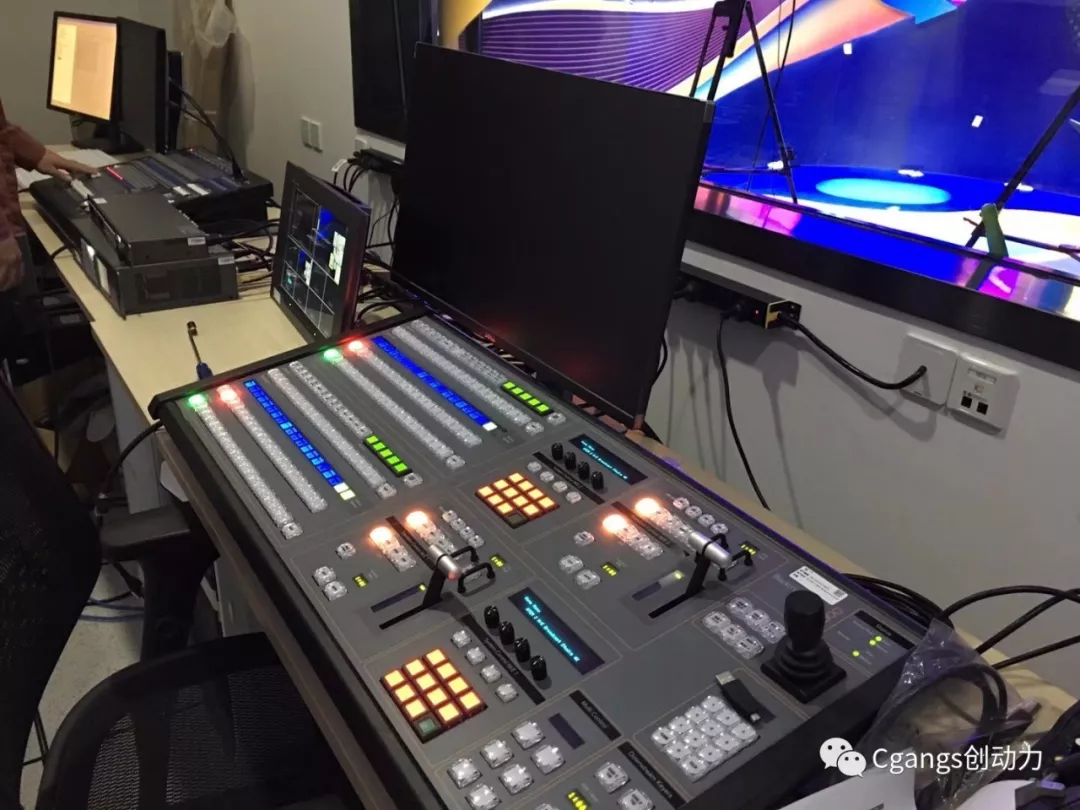

2 M/E Broadcast Studio 4K切换台的集成度很高，除了切换台必要的功能外，还集成了Tally、通话、返送等功能 。这样的高集成度设计让使用和维护都很简单，只需要通过一根两芯光缆就能完成一个Blackmagic Studio Camera 4K机位与ATEM切换台的所有连接 。

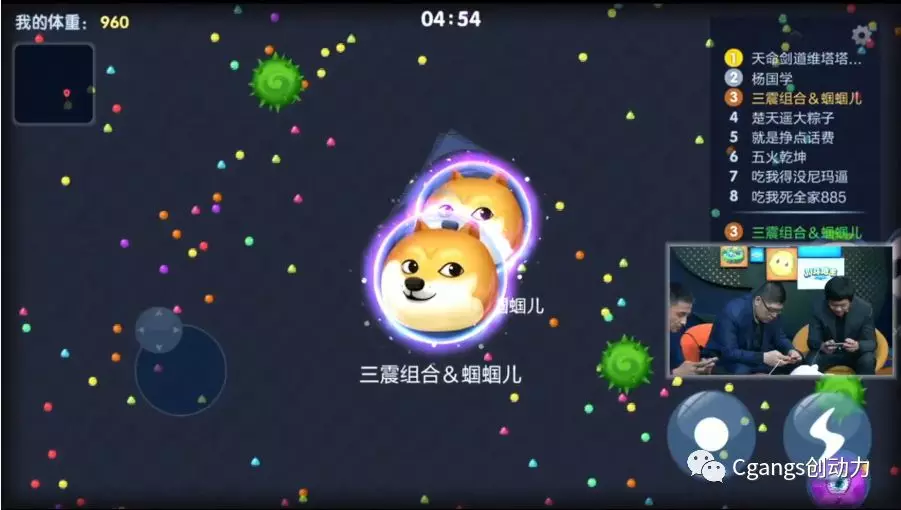

直播赛况同时还能兼顾直播间游戏选手的表现

任何外部信号，比如比赛现场发来的4G信号，在进入切换台和矩阵前，先通过Teranex Express格式转换器进行帧同步和音频解嵌，必要时进行格式转换。经过处理的信号通过Teranex Express输出口与ATEM 2 M/E Broadcast Studio 4K切换台连接。

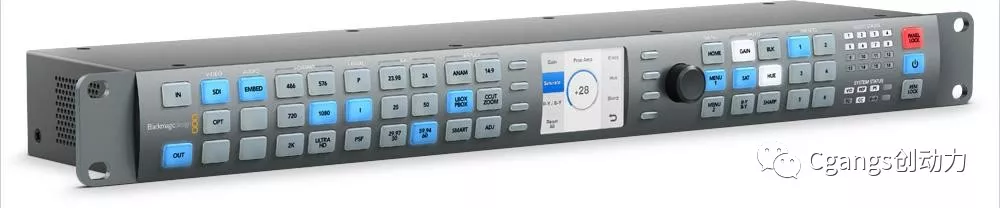

Teranex Express前面板上的监视屏的设计非常人性化，让人一眼就能知道输入信号是否正常，而且正在处理的是什么信号。

JJ比赛系列手游直播节目在各大直播平台进行直播外，JJ比赛还与多个电视台合作打造全民智力竞技节目。
