网易电竞使用Blackmagic Design系列产品 打造专业游戏直播

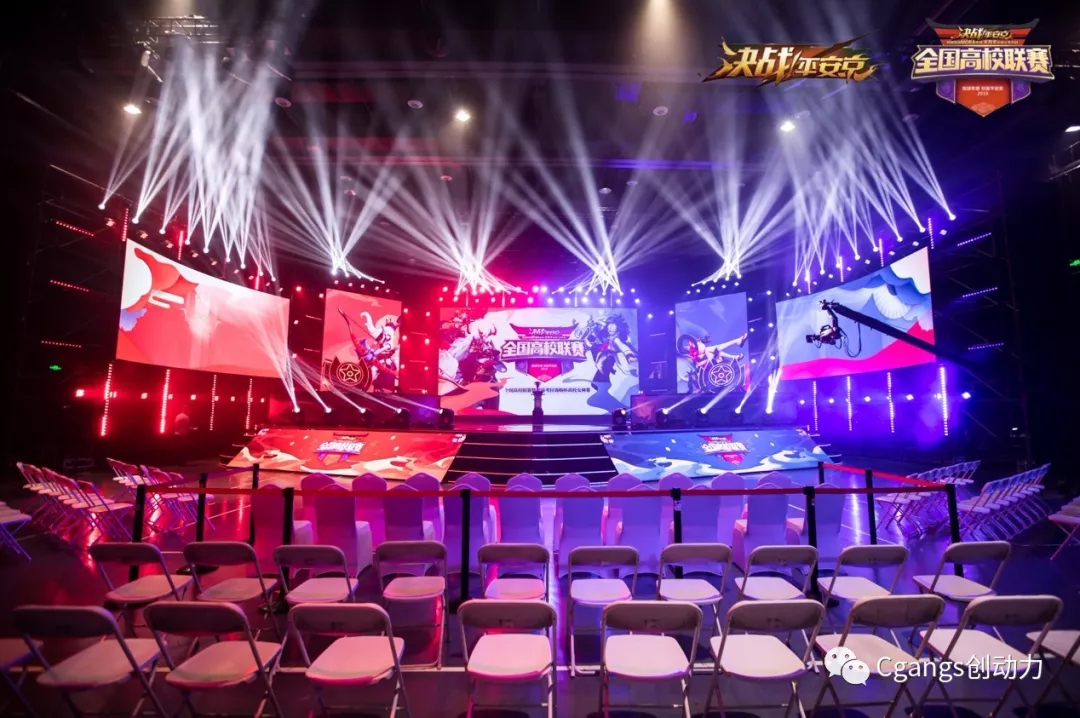

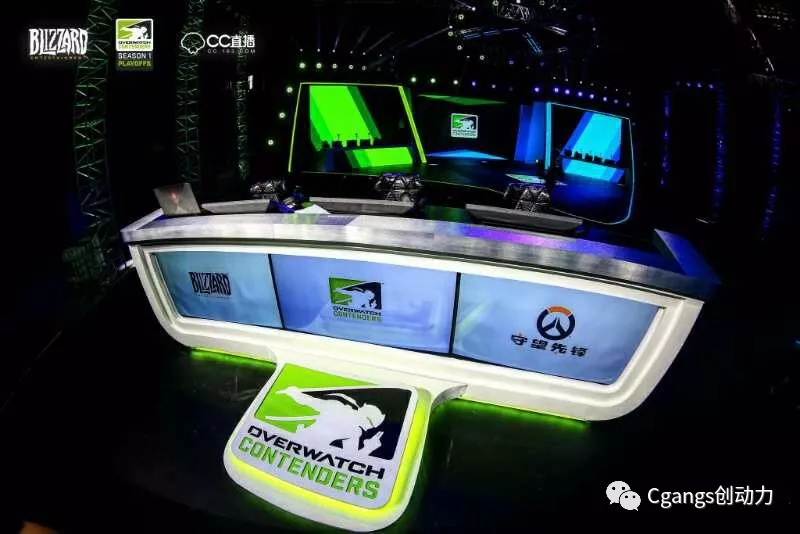

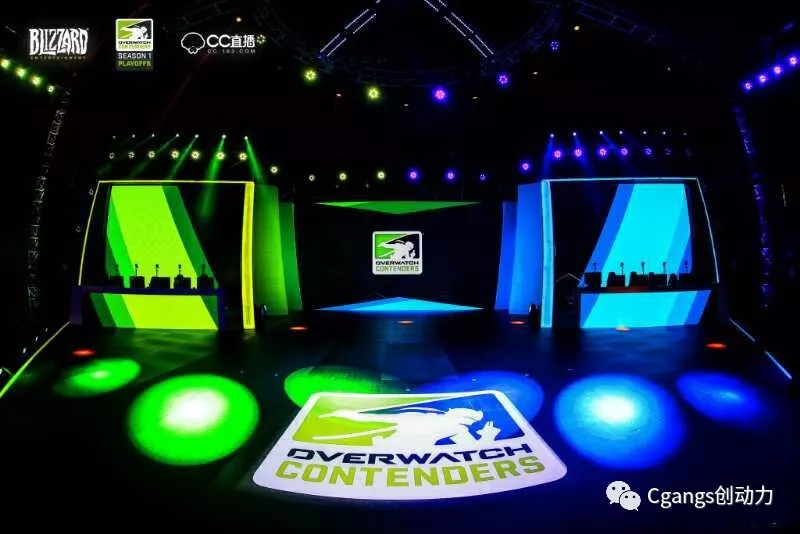

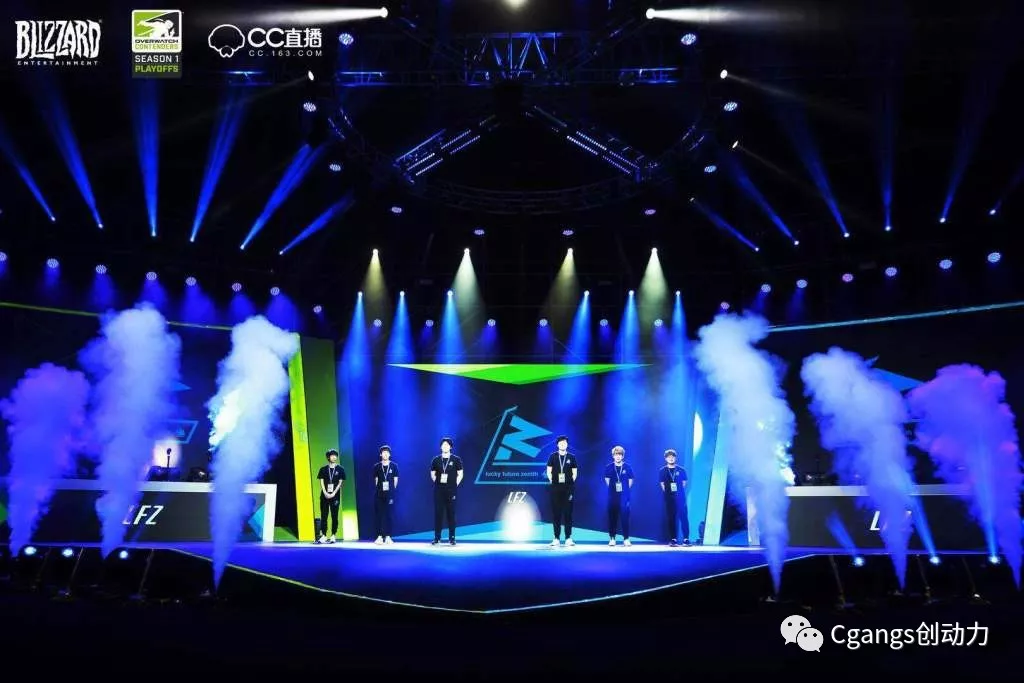

在刚刚结束的《守望先锋》联赛(以下简称OWL)第一赛季的总决赛于7月28日-29日举行,在经过长达七个多月的激战后正式落幕,伦敦喷火战斗机队在总决赛中以3-0的绝对优势战胜了美国本土战队费城融合队,捧起了《守望先锋》官方举办的首个大赛冠军。在本次大赛中国地区,暴雪联合网易CC直播特别推出了OWL总决赛的观赛活动,玩家在决赛期间通过网易CC官方OWL直播间观看决赛,就能够赢取五大观赛福利好礼。CC直播位于广州的演播室完成了本次直播任务,演播室的核心产品,正是Blackmagic design公司新推出的4k现场制作系统。而在此前,由同样由暴雪娱乐和网易CC直播主办的中国区《守望先锋挑战者系列赛》、《决战平安京全国高校联赛》等众多热门游戏赛事,均使用Blackmagic 4k现场系统完成直播。

由于实际应用需要,CC直播将4k直播系统设计为移动箱载式4讯道EFP系统,既满足演播室内的游戏后台解说直播,又能承担临时组织的大型现场竞技直播需求。

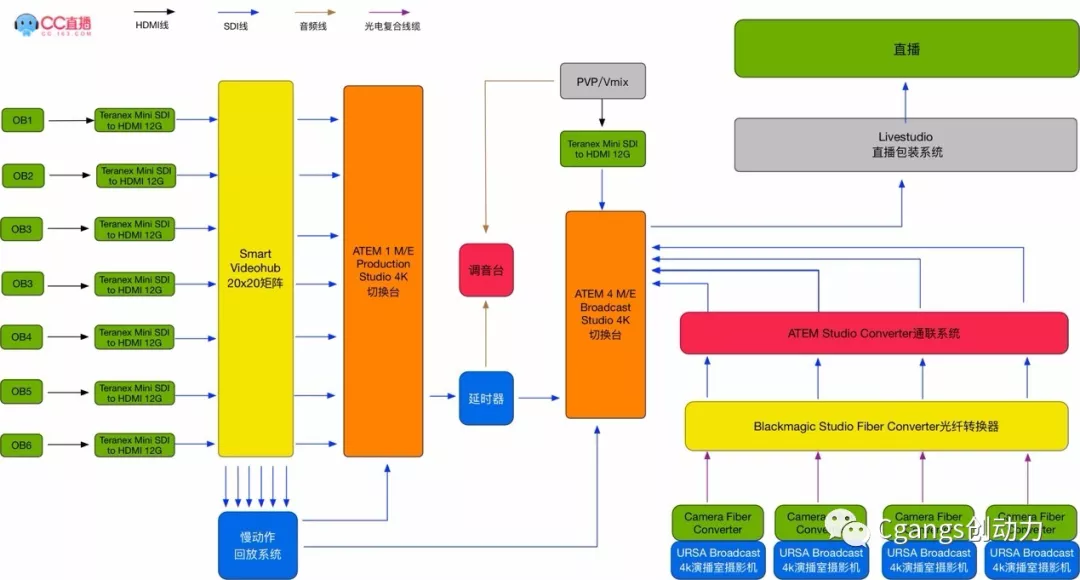

系统主要由Blackmagic URSA Broadcast 4k摄影机、ATEM Studio Converter光纤通话返送系统、Blackmagic Camera Fiber Converter 4K传输转换盒、Blackmagic Studio Fiber Converter 4K传输转换器、ATEM 4 M/E Broadcast Studio 4K 20路4K切换台、ATEM 1 M/E Advanced Panel切换台面板构成,强氧Cgangs Livestudio图文包装编码直播系统承担了字幕及直播包装功能,另外配备了6通道的慢动作回放系统,大大增了直播画面回放的可观性。CC直播团队采用这套系统完成一系列精彩纷呈的游戏直播。

CC直播团队作为BMD长期用户,从开始使用BMCC、ATEM Television Studio高清切换台,以及URSA Mini Pro摄影机,用于不同场合的节目制作。到现在的大型直播需要采用了URSA Broadcast为主导的4K直播讯道系统。

“Blackmagic Design公提供的一系列极具竞争力的视频直播产品,更大限度的保障了我们的游戏直播制作工作,URSA Broadcast摄影机新的视频模式能直接拍摄获得非常惊艳的色彩。这样我们的操作人员就可以在使用B4镜头的时候配合利用传统的2/3英寸传感器,近距离跟拍摄比赛选择的实况表现,配合HDMI 转SDI转播器可以把OB画面以高质量展现到直播画面中,让观众全方位的了解比赛实况。现场使用800的ISO设置进行拍摄,并且主要用的是Fujinon的B4电视镜头,这和摄影机的超宽动态范围搭配得让人满意。”CC直播演播室技术负责人夏工说。

方案中还使用了BMD新推出的ATEM 1 M/E Advanced Panel, ATEM 1 M/E Advanced Panel是一款令人激动的产品,它能为用户提供多达20路输入和四级混合特效的全面控制,全部都浓缩于这一小巧的设计当中,便于携带到任何地点,它内置LCD屏幕并带有动态按钮显示、自定义颜色和标签,这些功能使得ATEM 1 M/E Advanced Panel的设计和功能将现场制作提升到新的高度。与之配套的是全新的ATEM 4 M/E Broadcast Studio 4K,ATEM 4 M/E Broadcast Studio 4K可以实现高帧率Ultra HD 2160p60切换,搭载20路输入、4 M/E和惊人的16个新一代ATEM高级色键。

此外,ATEM 4 M/E Broadcast Studio 4K还配有2个Ultra HD多画面分割器,专业的2D DVE,带4个画中画DVE的内置SuperSource合成引擎,每路输入都配有完整再同步功能等。

4K信号传输及对话通讯方面使用Camera Fiber Converter和Studio Fiber Converter。两款Fiber Converter的连接采用符合SMPTE 311M标准的光电复合缆,除了信号传输,还可以承担摄影机的供电,并可以承受高强度长时间使用,这样一来,用户就能全方位控制色彩、Tally和对讲,信号流收发顺畅。一切都配合得如此默契,就好像是个总控室一样。

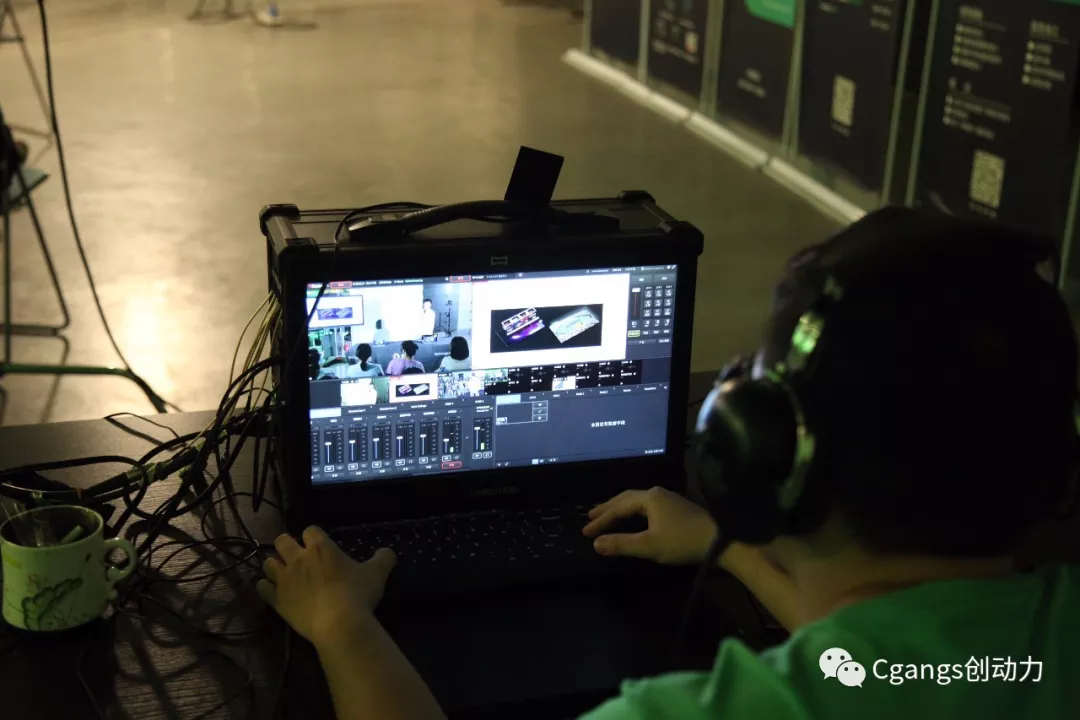

精彩赛事直播离不开图文包装,通常情况下字幕包装由专用的字幕机完成,传统字幕机价格昂贵,携带不方便。CC直播团队在考察了强氧Cgangs Livestudio直播一体机以后,确认了用Cgangs Livestudio代替字幕机的方案。Cgangs Livestudio具备简单易用的操作界面,其在线图文包装功能足以满足常规划直播图文包装需要。另外具备高达25路多格式混合切换、多码流推流直播、多通道录制作等实用功能,另外自带的可以延时播出功能,可以为游戏直播规则需要提供自定义的延时播出,为直播制作带来很大帮助。
