联盟电竞赛格馆使用Blackmagic Design系列产品打造强大电竞4K全流程制作系统

由强氧承建的联盟电竞赛格馆电竞4K全流程制作系统现已投入使用，4K全流程制作系统使用Blackmagic Design系列产品打造。能够为电竞和演出直播需求提供拎包入住式的服务，为当地活动举办提供基础设施的便利。

除了承办赛事，用户方联盟电竞赛格馆的需求是成为华南地区电竞赛事、游戏产品发布会、小规模剧场演出、音乐会、见面会等活动的理想之选。为此需要打造一个多功能成套先进的专业比赛所用的直播设备。深圳联盟电竞赛格馆占地2000平，已经成为深圳成为当地的电竞地标性建筑。馆内配备的舞台可作为电竞比赛专业场地，拥有能容纳200人的观众席。

4K电竞直播

面对多需求、多用途的场地，强氧工程师们力求高效、精准地满足客户需求，打造一流水准的4K大型演播系统，Blackmagic Design系列产品很好的满足了这些需求。

强氧团队在设计之初就已经做了多方位充分的考量。4K全流程制作系统建成后都有哪些优势呢？

安全性方面：系统采用主备式4Ｋ切换台，安全可靠。保障系统高可靠和端到端的安全，具有多重安全防护，应急手段丰富！高效性方面：团队通过对电竞直播业务模式的梳理和分析，简化系统的交互流程，设计合理的业务流程提高生产效率。

高质量方面：播出切换系统和总控系统稳定与否，直接关系到播出安全，系统设备选型尤其关键。联盟电竞赛格馆设备选型兼顾高品质，高稳定性，有大规模成功应用案例，在业界有良好口碑！

实用性方面：切合电竞直播行业实际需求设计系统，在高品质的前提下讲求实用，非必须的功能能省则省，不铺张浪费

先进性原则：在实用和安全的基础上，系统设计具有前瞻性，考虑到应用和需求的发展以及技术的进步，确保了系统具备可持续发展能力。

可扩展性原则：考虑到系统适应未来、适应发展的需要，整套系统具备可扩展性，扩展不影响现有系统的正常使用。

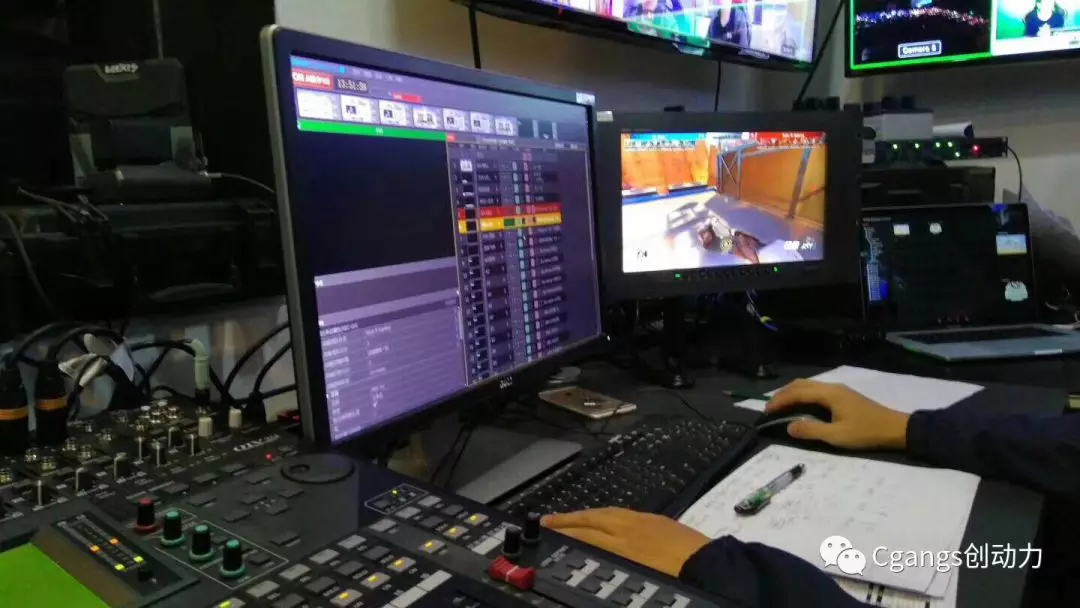

导播间

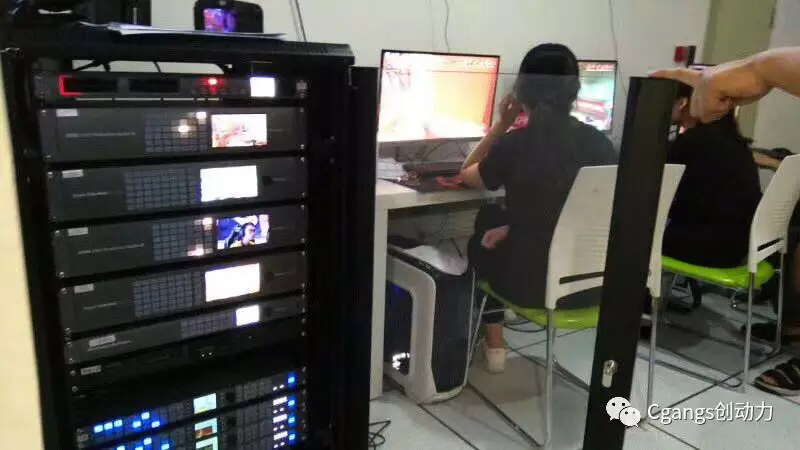

4K全流程制作系统建成后具备4K/HD直播能力，并能实现4K HDR信号从制作、显示、监测、记录到重放全流程。联盟电竞赛格馆配置了在4K领域使用率极高并被国内众多体育赛事使用的Blackmagic Design URSA Mini 4K以及Blackmagic Design Studio Camera 4K，导播切换系统配备Blackmagic Design ATEM 2 M/E Production Studio 4K 20路4K切换台。Blackmagic Design HyperDeck Studio Mini 4K SD卡录机以及17寸4K监视器。通话系统使用Blackmagic Design ATEM Talkback Converter 4K。

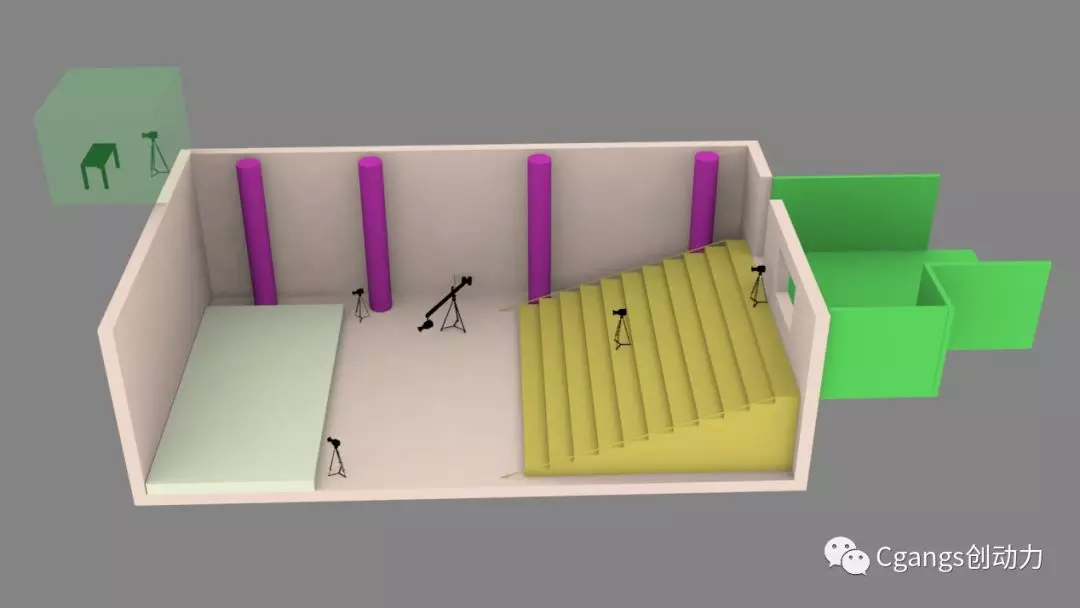

机位设计图

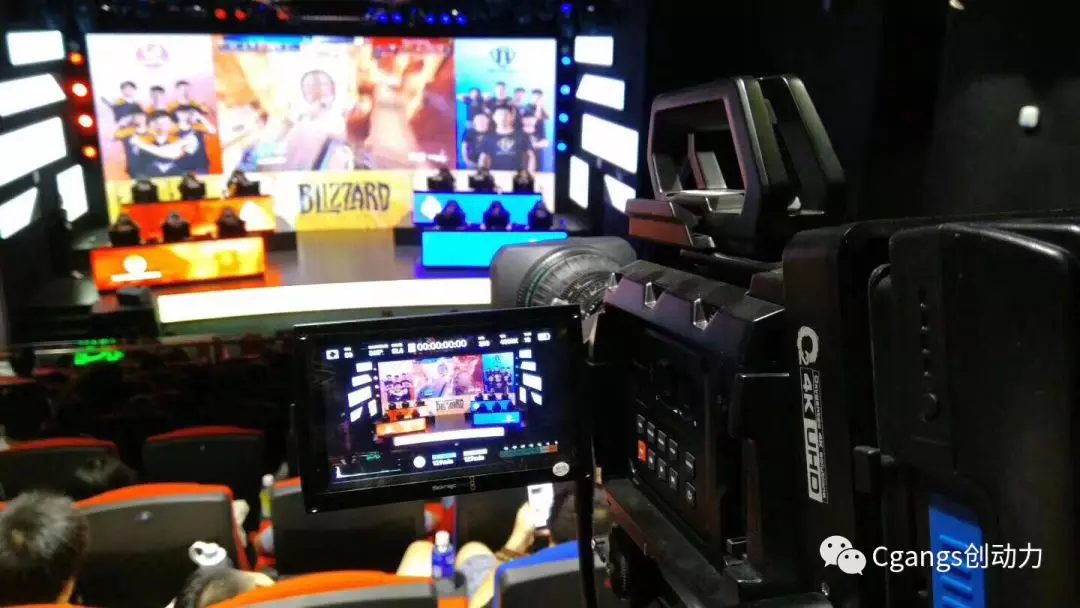

4K讯道摄像机，可用CCU控制摄像机参数，可用达芬奇一级调色对摄像机颜色进行调整，每个讯道支持Tally、通话、返送。采用光纤传输，摄像机用电池供电，前端摄像机更加便携，通话信号更加清晰，信号不受现场干扰。可以本机通过CFast卡录制。

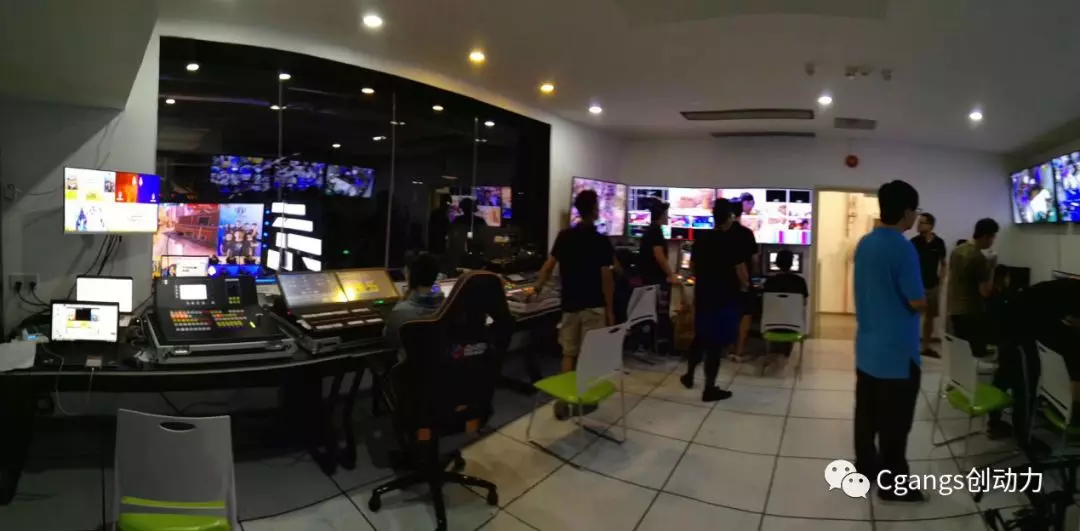

OB导播间

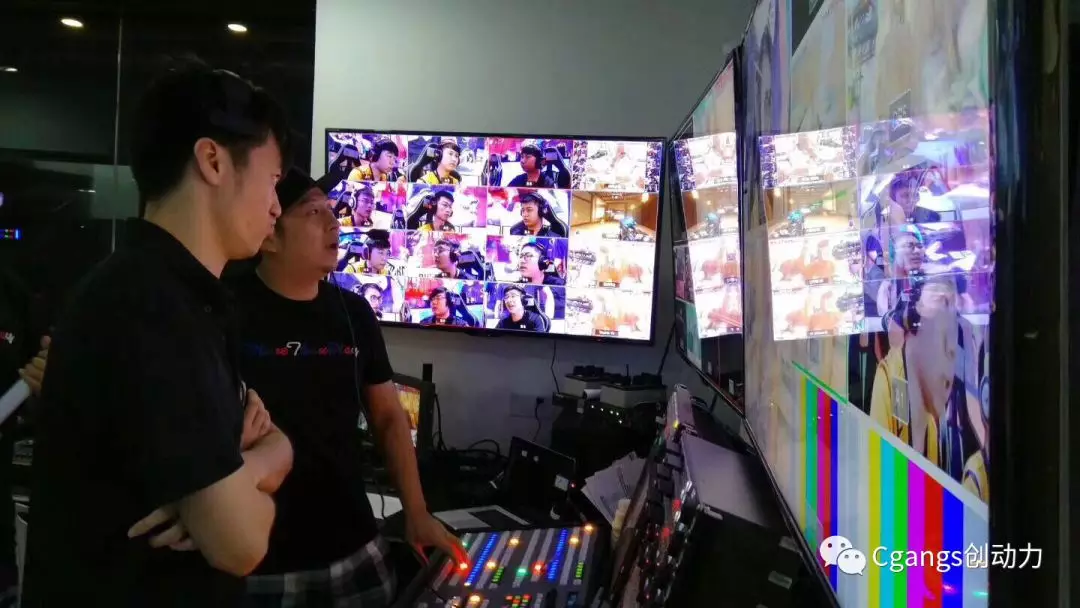

OB导播间摄像机采用4K画质专业摄像机，可用CCU调整参数。休息室摄像机采用4K专业微型讯道机，可用CCU调整其变焦、焦点、色彩、曝光等参数。4K20路切换台2个，每个都可以多级切换，自带色键、各类可自定义转场、上游键控、下游键控、DVE、Super Source、调音台、2个Multi View、媒体池及更多，采用格式转换器，可以多格式输出。

投入使用

强氧科技拥有多家成功合作基础，系统采用全套4K流程，具备一定技术超前性，兼容当下HD演播室的业务需求，系统配备强劲4K流媒体直播模块，配备的4K摄影机能够同时胜任电影、电视等多样化业务需求，此外EFP系统具备高度灵活性。
