武汉广播电视台首个高清演播室采用Blackmagic Design工作流程

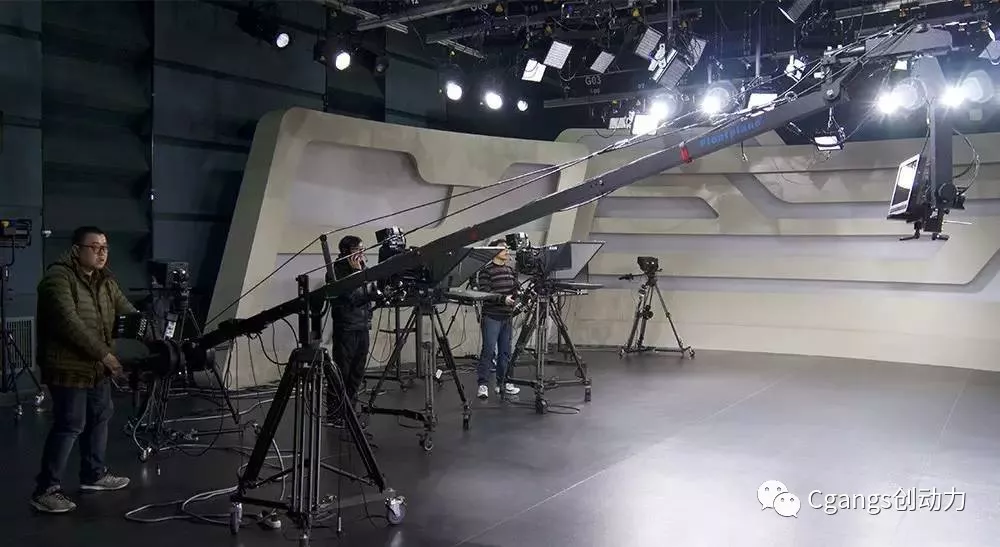

武汉广播电视台为该台新建成的首个高清演播室安装了Blackmagic Studio Camera 4K演播室摄像机、ATEM 2 M/E Production Studio 4K切换台、ATEM 1 M/E Production Studio 4K切换台、Teranex 2D格式转换器、SmartScope Duo示波器、Universal Videohub 72数字矩阵和OpenGear转换器等Blackmagic Design产品。
武汉广播电视台制作中心工程师卢辉谈到了为什么选用Blackmagic Design产品:Blackmagic Design产品符合国家广播电视4K标准,设备不仅可以胜任演播室目前的高清制作要求,还可以胜任未来高分辨率的制作升级,价格也非常实惠。其次符合广电融媒体战略,近两年,广电媒体的融合发展已经从产品、技术升级的初级阶段,进入包含采编播流程再造、服务模式创新、组织机构变革等环节的深度融合阶段。
为了播出安全,作为冗余措施,演播室内所有内、外部信号源,包括5台Blackmagic Studio Camera 4K摄像机,均同时连接ATEM 2 M/E Production Studio 4K切换台和Universal Videohub 72,因此Universal Videohub 72矩阵不仅是用于信号切换和调度的演播室系统信号中枢,也是切换台的备份。
融媒体中心在多元信号采集环节中,任何外部信号比如播出部门提供的两路外部信号或记者从新闻现场发来的4G信号,以及网络视频等,在进入切换台和矩阵前,先通过Teranex 2D格式转换器进行帧同步和音频解嵌,必要时进行格式转换。经过处理的信号通过Teranex 2D两个输出口分别与ATEM 2 M/E Production Studio 4K换台和Universal Videohub 72连接。
“以前我们是用许多不同类型的板卡来做不同的转换,而Teranex 2D格式转换器一个设备就能做1089种格式转换,而且还提供了帧同步、音频解嵌的功能。”卢辉说,“Teranex 2D前面板上的监视屏是个很人性化的设计,让人一眼就能知道输入信号是否正常,而且正在处理的是什么信号。”
一台ATEM 1 M/E Production Studio 4K切换台被用来将字幕机和在线包装系统输出的图文叠加在ATEM 2 M/E Production Studio 4K切换台的PGM上。ATEM 1 M/E Production Studio 4K输出的PGM,与Universal Videohub 72矩阵的EMG信号同时接入倒换器,以实现冗余。倒换器将没有音频的PGM信号输出给Blackmagic OpenGear Converter Audio to SDI,由其将调音台发送来的音频嵌入PGM。嵌入音频的节目信号经过光电转换后通过光纤交给播出系统。
卢辉说:“ATEM切换台的集成度很高,除了切换台必要的功能外,还集成了Tally、通话、返送等功能 。这样的高集成度设计让我们的使用和维护都很简单,只需要通过一根两芯光缆就能完成一个Blackmagic Studio Camera 4K机位与ATEM切换台的所有连接 。”
一台HyperDeck Studio固态硬盘录机用于记录PGM信号,也作为信号源通过Teranex 2D格式转换器解嵌音频后连接切换台和矩阵。

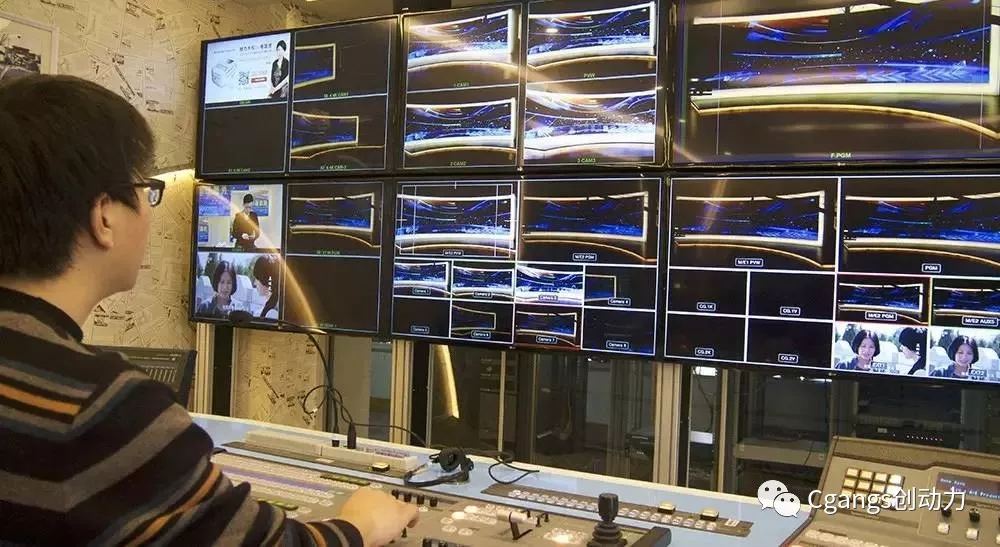

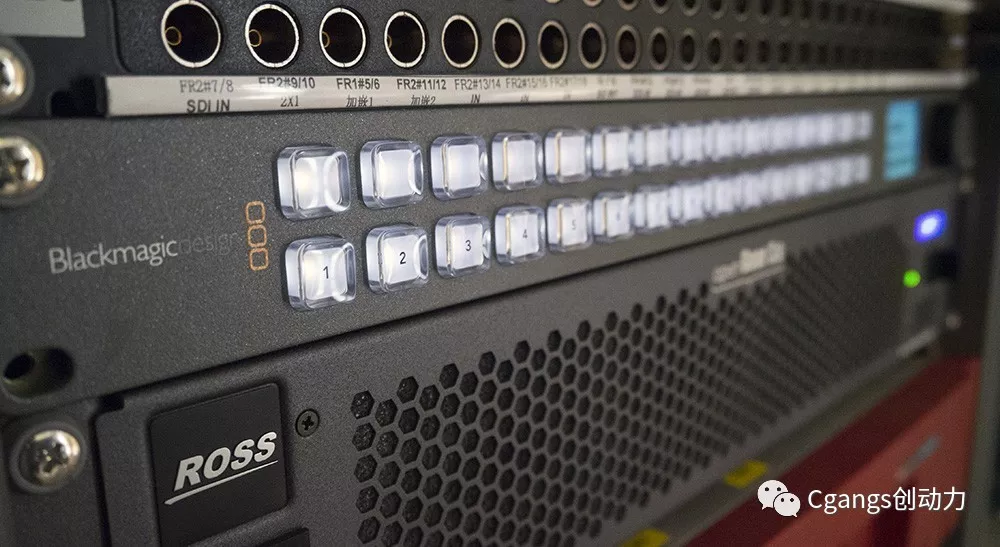

导播席上配有一个ATEM 2 M/E Broadacst Panel和一个ATEM 1 M/E Broadcast Panel硬件控制面板,分别用于控制上述两个ATEM切换台,另有一个Videohub Smart Control面板,用于在切换台无法使用时供导播通过矩阵进行切换。

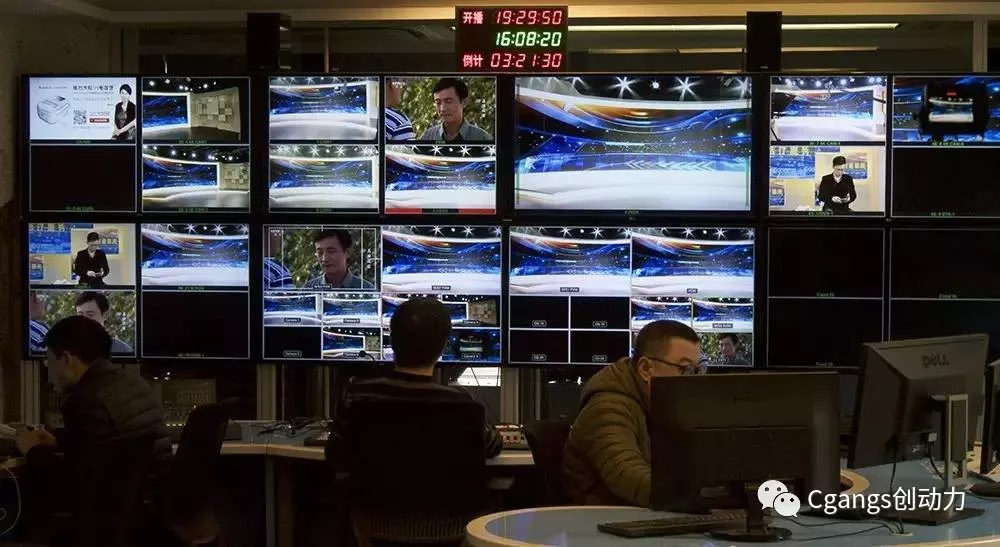

技监工位配备了一个SmartScope Duo 4K监视器用于监看信号波形,以及一个Videohub Smart Control面板用于通过矩阵选择需要监看的信号。与传统CCU不同,5个Blackmagic Studio Camera 4K是通过技监工位电脑上的ATEM Software Control Panel软件进行黑电平、光圈等参数的设置,以及图像色彩的调整。
“ATEM Software Control Panel除了是Blackmagic演播室摄像机的软件CCU, 实际上也是ATEM切换台的软件控制面板,既可以用来设置切换台、管理媒体池,也可以作为硬件控制面板的备份。”卢辉说,“这也是Blackmagic Design产品的共同特点,不论是切换台、转换器,还是矩阵,都能连接在一个交换机上,我们在网络上的任意一台电脑上都能通过软件对这些设备进行管理和控制,而且界面非常直观、易用。”
