Universal Videohub

universalvideohub

自定义您的3 Gb/s SDI和光纤矩阵!

Universal Videohub让用户可自定义构建兼容SD、HD、4:4:4和2K视频格式的3 Gb/s SDI和光纤SDI矩阵。Universal Videohub提供2种尺寸的机箱,分别支持72 x 72和288 x 288交叉点规模。矩阵接口采用模块式板卡设计,每块接口卡都带有4路输入和4路输出。用户可自定混合搭配接口卡,构建纯SDI矩阵、纯光纤SDI矩阵或光电混合接口矩阵。

build
options

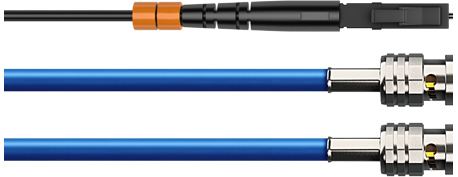

强大的矩阵切换选项

Universal Videohub是一款理想的SDI和光纤混合矩阵,不仅提供3 Gb/s SDI切换,还可利用光纤进行远距离信号发送和接收,适用于较大机构和大型转播。您可以直接把一路SDI或光纤信号切换到另一个接口,或者把SDI切换到光纤接口,反之亦然。Universal Videohub可以更好地保护您的投资,因为在升级到更大尺寸机箱时,您可以继续使用之前购买的接口板卡和电源模块!

创新功能

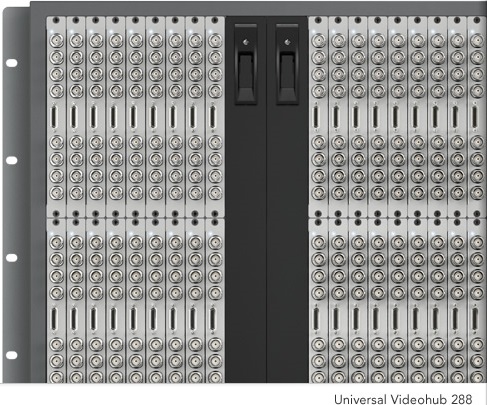

Universal Videohub 72矩阵可安装18块接口卡,Universal Videohub 288矩阵可安装72块接口卡。这两款矩阵都适用于大型播出和后期制作机构。所有接口卡支持在线热插拔。

innovativefeatures

智能设计

Universal Videohub矩阵采用模块化设计,用户可根据需求自定义矩阵。交叉点模块和电源模块支持冗余配置,而且相同的接口卡可安装在不同规模的矩阵机箱。

intelligentdesign

自适应SDI信号

3 Gb/s SDI接口可自适应SD、HD、4:4:4和2K格式,让您在剪辑系统、录像机、监视器等设备间自如调配质量视频信号。一台矩阵同时支持SDI铜缆和SDI光纤信号。

automaticswitching
sdicard

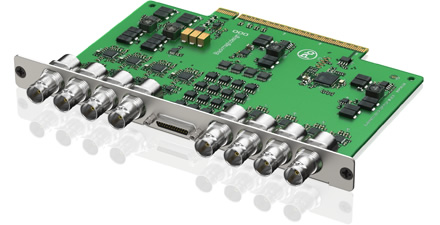

模块化接口卡

每块接口卡都带有4路输入、4路输出和1个用于接录机遥控电缆的端口。Universal Videohub的录像机遥控电缆带有4个独立的RS-422遥控接口。SDI接口和光纤接口卡支持16路内嵌音频,所有音频会同视频一起被切换。Universal Videohub 72和Universal Videohub 288使用相同的接口卡,让互换和升级更加方便。

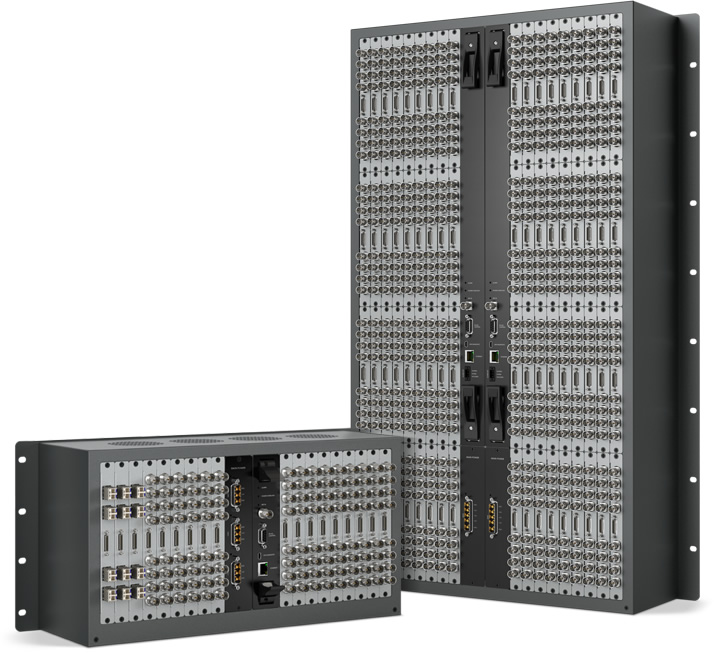

选择Universal Videohub 72或288

Universal Videohub 72是一款可自定义的3 Gb/s SDI和录像机遥控矩阵。您可以根据需要添加常规SDI或光纤SDI接口卡,支持自定义安装SDI或光纤SDI接口卡,可组建72×72 SDI矩阵。Universal Videohub 72机箱仅5 RU,6英寸深,支持单块72×72交叉点卡和单块电源模块。Universal Videohub 288是3 Gb/s SDI和录像机遥控矩阵的终极解决方案。用户可选择使用72 x 72或288 x 288交叉点卡。您可通过添加支持热插拔和录机遥控的常规BNC SDI或光纤接口模块来升级矩阵规模。如果需要冗余,安装第二块交叉点卡,即可保证24/7可靠运行!所有输入接口均为多格式自适应,而且支持时钟恢复。Universal Videohub 288为18 RU机箱,不到6英寸深,提供以太网和串行接口,支持第三方控制面板,支持冗余电源。有了Universal Videohub 288,您可以在资金紧张时先组建小规模矩阵,然后根据需要逐步进行规模扩展并增加模块冗余。

range

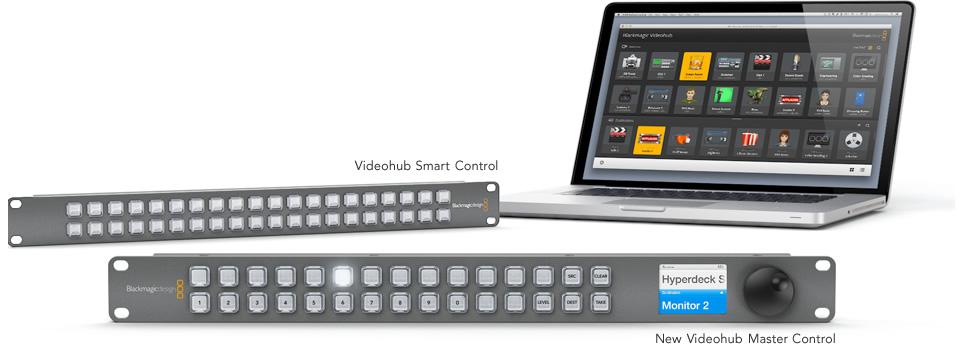

Videohub为您提供更多控制方式!

现在您可以在大楼的任何地方控制您的矩阵了。Videohub矩阵提供了以太网矩阵控制接口,因此您可以选择机架式的硬件矩阵,或者从Mac、PC甚至iPad上用软件进行控制!您甚至可以用Videohub SDK来定制控制解决方案!

g-innovativecontrol
controloptions

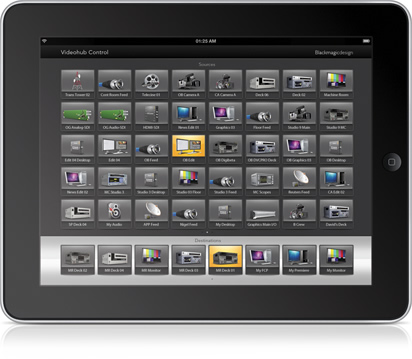

丰富的控制方式

Videohub矩阵有更多控制方式。您可以选择硬件面板,或者在电脑上利用创新的软件控制面板对矩阵交叉点进行控制!如果您在用Mac或PC做后期,用电脑控制矩阵不仅不会多花钱,而且还能节省空间。如果您用的是大型的矩阵系统,可以选择Videohub Master Control。这是一款机架式矩阵控制面板,让用户通过标签条目和美观的LCD屏幕看到矩阵状态,可控制接口规模的Videohub矩阵的每个交叉点。如果您需要cut bus的矩阵控制,可以选择Videohub Smart Control。Videohub Smart Control有40个可自定义的按钮,每个按钮都能设定为一个视频源。Videohub Smart Control还能设置为多目的模式,以及设定宏功能!

在电脑前控制矩阵

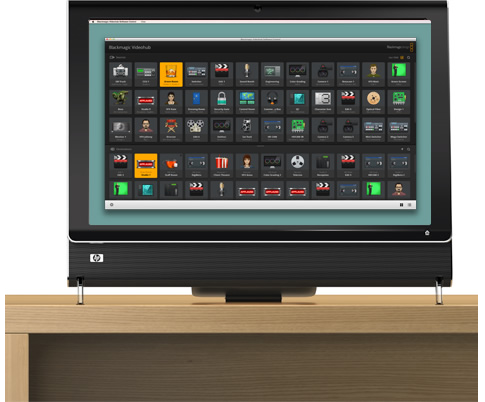

现在很多后期制作设备都基于电脑,因此电脑是控制矩阵的工具!所有Videohub 型号都有免费的控制软件,可以安装在Windows或Mac上,提供了美观的图标式控制面板。您可以根据需要,在任意数量的电脑上安装这种软件控制面板。在Pushbutton(按钮)模式中,每个按钮上都有常见视频设备的图标。如果您喜欢XY型控制面板,可以把一台带有触摸屏的一体机,比如HP TouchSmart当做专用控制面板,直接在屏幕上触摸按钮就能完成所有切换!

routing

硬件控制面板

在有许多机架式设备的大型机构里,您需要方便可靠的硬件控制面板!有两款1RU尺寸的硬件面板可供选择。Videohub Smart Control有40个水晶WRGB发光按钮,每个按钮都可被设置为任何矩阵源。现在为任何SDI设备设置输入信号,只需按一下按钮即可!

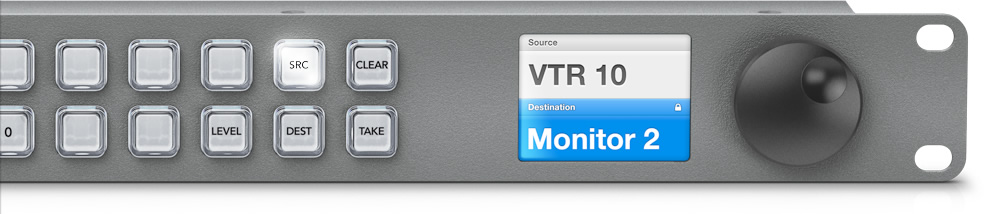

Videohub Master Control可以直接通过按钮或者用旋钮滚动标签来选择源设备或目的设备,即使控制接口规模的Videohub矩阵也没有问题。通过输入或者转动旋钮即可进行控制!您可以在面板上的LCD屏幕上看到源和目的设备,每个标签都采用漂亮的抗锯齿字体,为您提供更好的使用体验!

fastrouting
easyuse

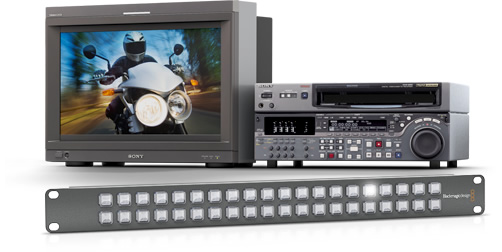

简单易用

Videohub控制面板简单易用。在一台监视器下面安装一个Videohub Smart Control,把矩阵的输出连接到监视器,通过设置后,按下不同的按钮,就能为监视器切换到不同的视频源。这是cut bus控制方式,操作非常快捷!在磁带录机或剪辑系统旁边安装一个控制面板,也可以按照相同的方式设置视频输入。如果您想在一个控制面板上控制矩阵上的所有交叉点,Videohub Master Videohub让您可以直接输入交叉点,或者直接转动旋钮,查找需要的源和目的设备!您设置可以设置一个Take按钮!就像在Mac或PC电脑上用图形化按钮控制面板那样简单!

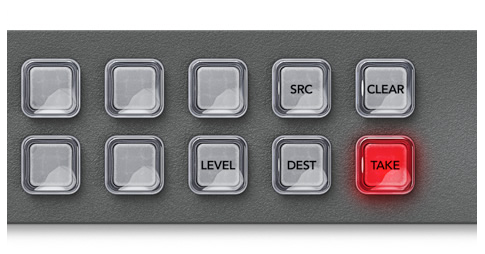

单目的或多目的

Videohub Smart Control硬件控制面板可以设置为单目的模式,也可设置为多目的模式!如果您把这个面板用来专门控制监视器的视频切换,可选择单目的模式,那么每个按钮都对应一个视频源,按一个按钮就切换一个视频源。Videohub Master Control让您在一个1RU控制面板上就能选择所有目的和源设备,即XY式控制方式!

destination
elegantdesign

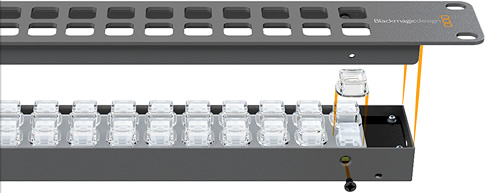

美观的设计

矩阵控制面板也可以很漂亮。Videohub硬件控制面板就是这种适合在后期制作和播出环境使用的漂亮面板!它采用了RGB和白色LED发光水晶按钮,可以显示丰富和纯净的色彩。Videohub Master Control雅致的LCD屏幕让您能全面掌握矩阵状态。Videohub硬件控制面板的前面板可以被拆掉,然后用户可以为按钮装上标签。我们提供了带有裁切标记的Adobe Illustrator™文件,您可以把这些文件当做模板,生成自己的标签!所有的按钮都有背光,即使在灯光昏暗的屋子里也能看清标签!Videohub硬件控制面板只有1RU,厚度不到1英寸。

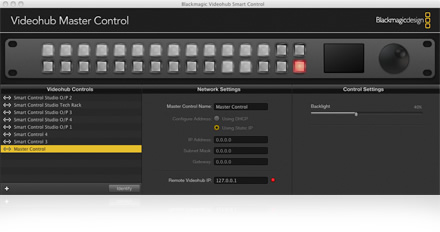

轻松安装

每个Videohub控制面板都提供了Windows和Mac软件,您可以用软件定义按钮、源和目的设备。设置面板时,连接好USB电缆,然后运行软件即可!您可以在网络上选择Videohub的位置,以及目的设备的数量。您甚至可以选择背光亮度,以及是否需要Take按钮!

installation
ethernet

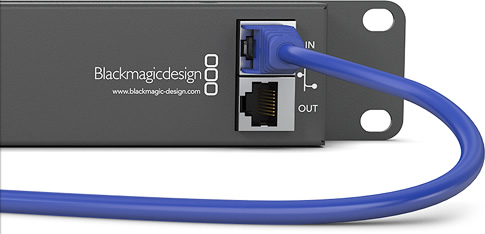

通过以太网连接

Videohub Smart Control和Videohub Master Control使用标准以太网接口,因此可以直接接入已有的计算机网络。如果要在重要的环境中使用Videohub,您甚至可以用一台专门的以太网交换机把Videohub控制面板连接到矩阵上。Videohub Smart Control和Videohub Master Control支持以太网供电,所以如果您使用的是支持以太网供电的以太网交换机,就不必外接电源。如果以太网交换机不支持以太网供电,我们也提供了电源适配器和一套国际插头转接器。Videohub硬件控制面板还提供了环通以太网接口,可以用来连接其他控制面板或计算机!您可以级联多个控制面板,这样在以太网布线上也可以节省更多成本。

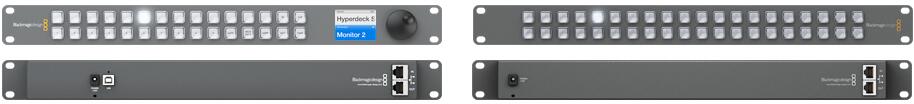

两款Videohub控制面板

mastercontrol

Videohub Master Control

用旋钮或直接用按钮选择即可轻松查看矩阵的源设备和目的设备。您可以在LCD屏幕中看到矩阵状态。Videohub Master Control机身紧凑,通过直流电或以太网供电。

Videohub Smart Control

按一个按钮就能完成切换!Videohub Smart Control可以设定为cut bus单目的模式。在这种模式下,所有按钮都可以被定义为独立的源。您也可以设定多目的模式和Take按钮。通过直流电和以太网供电。

Videohub让您可以选择自己喜欢的工作方式

Videohub将完全改变您的工作方式。Videohub将所有制作人员连接在一起,而以前只有特大型制作机构才负担得起这种制作方式。

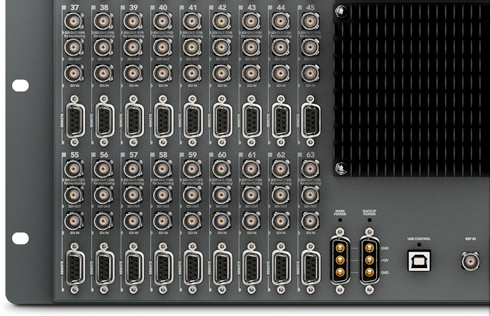

连接编辑工作站

使用过矩阵的人都知道,传统矩阵上面一大堆杂乱无章的接口甚至可能让一流的工程师都摸不着头脑。Videohub则与之不同,它的设计目的之一就是让普通制作人员也能迅速完成安装和设置。后面板上的接口被分成若干组,每组都有一个视频输入、一个视频输出、一个监看输出和一个录机控制接口。将这些输入和输出同编辑系统的输入和输出连接好,然后用一个DB-9串行控制电缆把录机控制端口和矩阵的录机控制端口相连,再把控制端口设置为输入就可以了。就是这么简单。

correctyourediting
correctbroadcastdecks

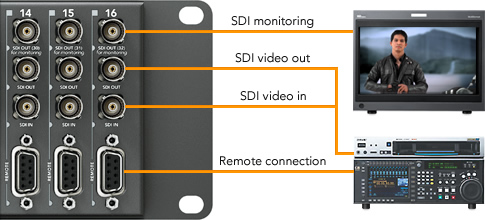

连接广播级录机

连接录机也非常简单。先连好视频输入和输出,然后用一个DB-9串行电缆把录机上的控制端口与矩阵上的控制端口相连。您也可以通过Mini Converter Analog to SDI等模拟转SDI的转换器连接老式的模拟录机。这些转换器负责数/模转换,而且SDI视频中可以嵌入音频。

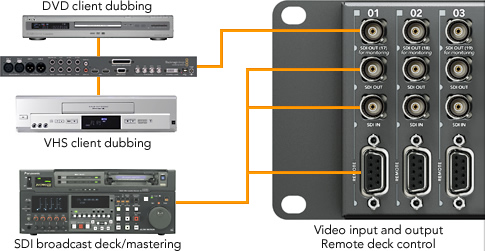

需要为客户复制磁带/光盘?

用家用级录机为客户复制磁带或光盘不是什么麻烦事了,因为您可以利用空闲的输出口,比如某个SDI监看输出。您可以通过数模转换器将视频和音频输出给VHS和DVD录机。现在就可以从连接在矩阵上的录机、编辑系统或者其他源端设备复制了。您甚至可以在录制母带的时候为客户复制磁带/光盘。有一个灵活的方法可以为客户复制磁带/光盘,那就是把监视器的环通信号输出给家用录机。这样一来,不用离开编辑系统就可以开始为客户复制磁带/光盘了!

needclientdubbing
connecttoeverything

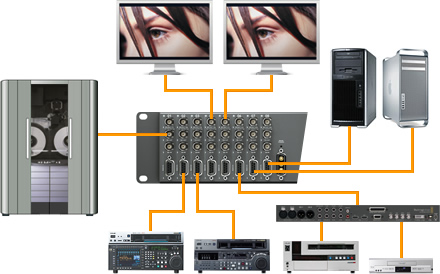

连接各个位置上的各种设备

Videohub使用标清和高清SDI连接线路,因此您可以用它连接电视制作中的各种设备。您可以连接编辑系统、录机,甚至胶转磁设备。Videohub可以连接胶转磁工作流程中用于色彩校正、减噪的设备和Frame Sotre以及硬盘录像机。在Videohub上可以用两个输入或输出传输双链路Dual Link 4:4:4视频。 因为可以通过IP网络实现远程共享,所以Videohub甚至可以用于信号发射和流媒体编码控制。

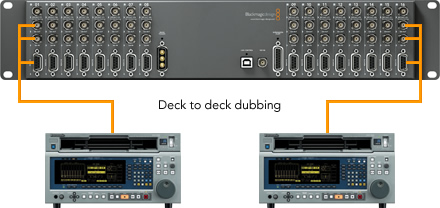

录机互录

人们经常需要用两台录机来复制磁带,或者要将多盘母带快速录制到一盘带子上。几乎所有的广播级录机都配有一个用于录机对录机线性编辑的自动剪辑控制器。Videohub通过逆转录机的串行端口线路来处理录机对录机的线性编辑。跟凌乱复杂的手动跳线盘说再见吧。 用过之后,您就会了解利用Videohub设置线路连接是多么便捷快速!现在就为您的团队订购Videohub吧。

decktodeckdubbing

近距离观察Videohub软件

Videohub配备了界面美观、灵活快速的软件控制面板。Videohub软件控制面板提供了多种查看模式,您可以选择适合自己的软件控制方式。您可以轻松自定义矩阵标签,或者使用后期制作设备的图标按钮。利用我们免费的SDK,您可以把Videohub集成到大型播出机构,或者开发定制系统。

interface
interface
flexiblerouter

灵活的矩阵控制

如果您想灵活地控制矩阵连接线路,用软件控制是简单的方法。每个矩阵目标端输出都有一个菜单,里面列出了所有源端输入。为目标端设备选择你想要连接的源端,这个线路连接就完成了。串行端口是类似的,不过由于它们是双向的,连接着的端口会变暗,直到断开为止。任何一个控制端口在连接录机或者编辑系统时,都可以根据需要改变通信方向。您也可以在任意一台共享计算机上更改设置,而且点击小挂锁图标就可以将一个目标端设备锁定。

pushbutton

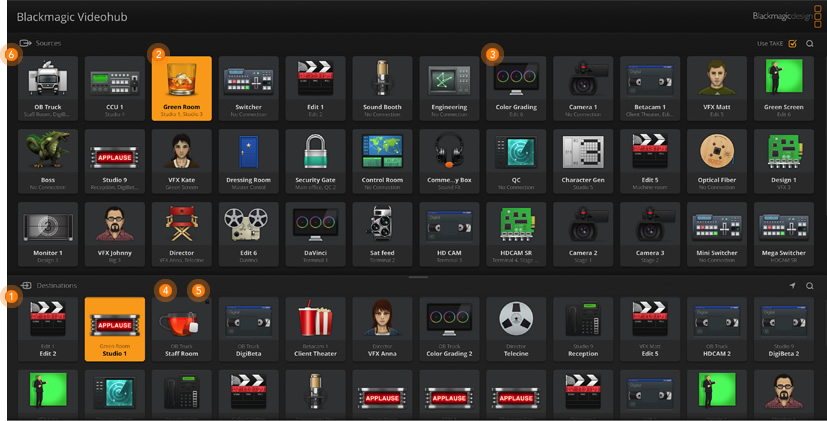

按钮查看模式(Pushbutton View)

Blackmagic Design的按钮式矩阵控制软件是一种快速直观的Videohub矩阵控制方式。软件的图标库包含常见后期制作设备的精美按钮图标。利用这些图标,您可以实现轻松直观的矩阵控制。按钮查看模式中可以有多个源端设备和目标端设备页面,因此用户可以查看550个源端设备和110个目标端设备的按钮。作为一个按钮式界面,按钮查看模式还可以用于触摸屏监视器,让您可以利用更为顺畅的矩阵控制方式。

admin

矩阵控制模式(Router Control View)

Blackmagic Design的矩阵控制模式是Videohub矩阵的另一种控制方式。矩阵控制模式非常适合系统管理员利用可配置的标签为机构中的所有线路进行配置和标注。通过简单易用的下拉菜单,主矩阵控制模式可以让用户看到连接到矩阵的所有线路,包括录机控制的方向。

personalrouter

个人矩阵查看模式

矩阵控制软件有6个独立的控制窗口,您可以根据自己使用Videohub的方式灵活地安排软件窗口。从主矩阵控制窗口可以看到矩阵上的每个连接线路。如果您只需要使用一些矩阵输出,可以使用个人矩阵窗口,它只显示您需要使用的那些连接线路。这样控制软件的窗口会小一些,不会挡住编辑或设计软件。

sdk

利用SDK实现更好的自定义控制

Blackmagic Design为所有3Gb/s SDI Videohub提供了免费的软件开发工具包(SDK)。有了Videohub SDK,任何开发人员都可以轻松添加更多协议支持来实现与其他大型矩阵设备的集成。您也可以像那些为用户设计定制视频系统的集成商一样设计定制接口和网络接口。Blackmagic Design的Videohub SDK支持行业标准C ++,并包含所有库、软件样本代码以及相关文档。

g-ethernet

网络共享

矩阵软件和矩阵之间的所有通信都是通过以太网和无线网络等IP网络进行的。Videohub能通过USB连接任意一台计算机主机,然后就可以通过这台计算机在本地网络上共享。您甚至不需要在主机上运行Videohub软件,因为网络共享是在驱动层面上完成的!任何计算机只要通过USB连接矩阵就可以成为主机。这样可以简化共享,不必指定专用主机。利用Videohub进行视频连接设置是如此简单,现在您就可以用Videohub连接设备,让每个人都可以共享录机和其他资源。

Universal Videohub
Universal Videohub 72 插卡式矩阵机箱,最高可支持72 x 72 3G-SDI和72个设备遥控。 RMB 26,700 立即购买
Universal Videohub 72 Crosspoint Universal Videohub 72交叉点插卡,带有以太网控制端口。 RMB 26,700 立即购买
Universal Videohub SDI Interface 用于组建Universal Videohub的3G-SDI接口插卡。提供4个SDI输入、输出和录机遥控… RMB 3,550 立即购买
Universal Videohub Optical Interface 用于组建Universal Videohub的光纤接口插卡。提供4个SDI输入、输出和录机遥控端口。 RMB 8,900 立即购买
Universal Videohub 450W Power Card Universal Videohub的电源插卡,最高可支持450W变压器。 RMB 3,550 立即购买
Universal Videohub Deck Control Cable 接口插卡的遥控电缆,提供4个9针录机遥控端口。 RMB 700 立即购买
Universal Videohub 288 插卡式矩阵机箱,最高可支持288 x 288 3G-SDI和288遥控,支持冗余。 RMB 89,000 立即购买
Universal Videohub 288 Crosspoint Universal Videohub 288交叉点插卡,带有以太网控制端口。 RMB 80,100 立即购买
Universal Videohub Power Supply 用于大型Universal Videohub矩阵的机架式电源及插卡。 RMB 26,700 立即购买
