DeckLink Studio 4K
技术规格

描述

如果您使用众多模拟视频和音频设备进行制作,又需要在SD、HD、2K和Ultra HD之间无缝工作,那么DeckLink Studio 4K就是理想选择! DeckLink Studio 4K配备大量模拟和数字视频接口,包括SD/HD/Ultra HD 6G-SDI、HDMI 1.4b、SD/HD分量、复合、S-video、4通道平衡模拟音频、2通道AES/EBU输出(可切换为6通道输出)、BB和三电平同步输入、RS-422录机控制接口、SD抠像和硬件下变换器。 如此超前设计,让您尽情进行剪辑、绘画和广播设计,无后顾之忧!

价格
RMB 5,050

接口

SDI视频输入
1路10bit SD/HD/2K/4K。支持6G 4:2:2及3G 4:4:4

HDMI视频输出
1个HDMI A类接口。

模拟音频输入
4通道专业平衡模拟音频通过1/4英寸插孔。

HDMI音频输入
8通道嵌入SD/HD/4K。

HDMI音频输出
8通道嵌入SD/HD/4K。

SDI视频输出
1路10bit SD/HD/2K/4K。支持6G 4:2:2及3G 4:4:4

模拟音频输出
4通道专业平衡模拟音频通过1/4英寸插孔。3号和4号通道可切换到AES/EBU输出。

同步输入
以SD、720p50、720p59.94、1080i50和1080i59.94格式黑场或以任何HD、2K或UHD格式三电平同步。

模拟视频输入
1路分量YUV通过3个BNC接口,可切换到S-Video或复合信号。分量支持HD和SD。

AES/EBU音频输入
双通道非平衡带采样率转换器。

AES/EBU音频输出
2通道非平衡。3号和4号模拟输出可切换到AES/EBU输出,用于3号和4号、5号和6号输出。使用该功能时共有6路AES/EBU输出音频通道。

设备控制
与索尼™兼容的RS422录机控制端口。软件控制TxRx方向可逆串行端口。

模拟视频输出
1路分量YUV通过3个BNC接口,可切换到S-Video和复合信号。分量支持HD和SD。

SDI音频输入
16通道嵌入式HD/2K/UHD。8通道嵌入式SD。

计算机接口
PCI Express 4速第一代,兼容4速、8速和16速PCIe插槽。

HDMI视频输入
1个HDMI A类接口。

SDI音频输出
16通道嵌入式HD/2K/UHD。8通道嵌入式SD。

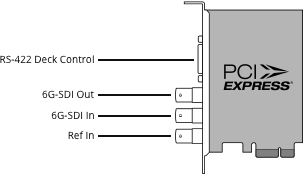

decklink-sdi-4k-1

编解码器

支持:AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。

软件

自带软件
Media Express、Disk Speed Test测速软件、LiveKey、Blackmagic Desktop Video软件、Blackmagic Mac OS X版驱动及Windows 版驱动。Media Express、Blackmagic Desktop Video实用软件和Blackmagic Linux版驱动。

内部软件升级
固件内置软件驱动程序。软件驱动程序在系统启动时加载或通过软件更新程序加载。

物理安装
PCI Express 4速第一代,兼容Mac OS X、Windows和Linux支持的4速、8速和16速PCIe插槽。完整系统要求请参阅Support支持页面。

应用软件

ruanjian-4

其他支持应用程序包括:Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in & live:cut & just:play & just:live、Softron OnTheAir、MovieRecorder和OnTheAir CG、Flash Media Live Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Harris Infocaster。

视频格式

SD格式支持
525i29.97 NTSC、625i25 PAL

Ultra HD格式支持
2160p23.98、2160p24、2160p25、2160p29.97、2160p30

音频采样
电视标准采样率48Khz,24bit。

视频采样
4:2:2和4:4:4* *4K为4:2:2。

HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

4K格式支持
4K DCI 23.98p、4K DCI 24p、4K DCI 25p

SDI规范
SMPTE 292M、SMPTE 259M、SMPTE 296M、SMPTE 372M、SMPTE 425M A级和B级、ITU-R BT.656和ITU-R BT.601。

SDI元数据支持
VITC读取用于3:2下拉位移除。VANC采集和回放使用多达3个视频行。HD RP188。CC字幕。

色彩精度
10-bit

色彩空间
REC 601,REC 709。

HDMI配置
HDMI自动配置到连接的显示器。

HDMI分辨率
像素到像素高达4K分辨率。

2K格式支持
2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

复制保护
HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

多速率支持
HDMI和SDI视频接口可在SD/HD/2K和4K之间切换。分量模拟视频接口可在SD和HD之间切换。

处理

HD下变换
内置高质量硬件下变换器,可从SDI A输出口输出HD-SDI;从SDI B输出口输出SD-SDI;以HD视频格式工作时可输出复合和S-Video。将模拟视频切换到分量并选择HD或SD输出。有Letterbox(上下加黑边)、Anamorphic(变形) 16:9以及Center Cut(左右切边) 4:3等风格可选。

HD上变换
内置高质量硬盘在播放时从 SD上变换到720HD或1080HD。有4:3 pillarbox、14:9 pillarbox和16:9 zoom可选。HD通过HD-SDI、HDMI和模拟分量输出。

交叉变换
内置高质量硬件交叉变换器,可将720HD变换到1080HD,将1080HD变换到720HD输出。

实时特效
Final Cut Pro X内置特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer 6™内置特效。DaVinci Resolve。

色彩空间转换
输出上硬件实时。

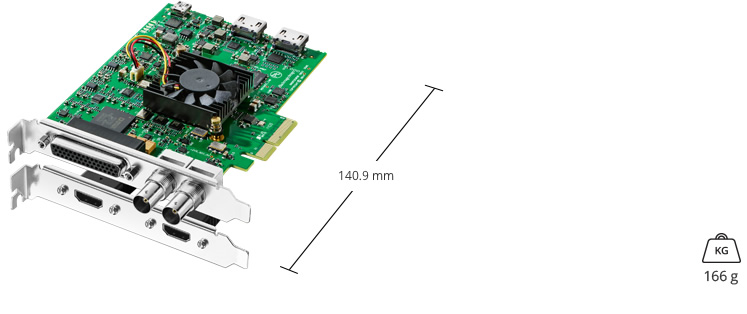

物理规格

decklink-studio-4k

操作系统

icn-mac-elcapitan

Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan或更高版本。

icn-windows-10

64位的Windows 7、8.1和10操作系统。

icn-linux

Linux

EMC Certifications

FCC、CE和C-Tick

环境规格

操作温度
5°到40° C(32°到104° F)

存储温度
-20°到45° C(-4°到113° F)

相对湿度
0%到90%不结露

装箱配置

DeckLink Studio 4K
含有软件和操作手册的SD卡
用于模拟和RS-422控制的辫子线
HDMI固定支架

保修

3年有限制造商保修。
