ATEM Television Studio

ATEM Television Studio

专业的HD视频现场制作，如今易如反掌！

有了专业的广播级切换台ATEM Television Studio，完成专业的多机位现场制作已再非难事！ATEM Television Studio的安装准备工作和各项操作都十分便捷，即使您并非专业人士也可快速上手！不论是低成本的消费级HDMI高清摄影机还是广播级专业摄影机，ATEM Television Studio切换台都能来者不拒，无所不容。完成连接后，便可即刻开始现场制作！

现场制作

ATEM Television Studio能助您完成专业的多机位现场制作！它是更快速、更便捷、更经济的现场制作方案！ATEM Television Studio十分适合学校和婚庆等活动的专业级视频制作，并可用于教会活动、政府及企业会议、各类讲座、体育赛事、音乐会以及剧院等多种制作场合！现在，您可以为您的客户完成多机位制作，并添加专业的广播级优质图文，全部工作均可现场实时完成！ ATEM Television Studio可实现真正的广播级优质节目制作，专业程度远胜单机位制作！

便携式设计

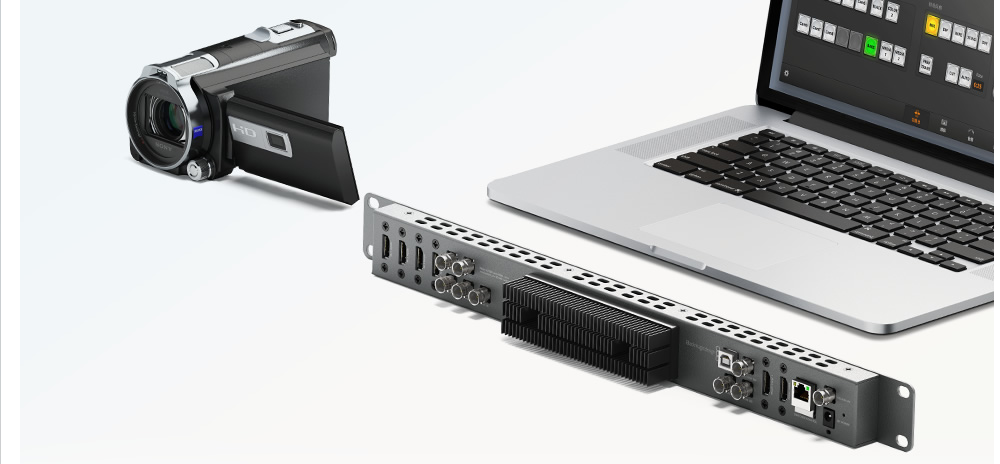

ATEM Television Studio机身以全金属打造而成，美观而不失坚固。它具备视音频接口，支持SD、720p HD以及1080i HD等海量格式。它能为您提供四路HDMI/SDI输入以及节目和Multi View多画面分割输出，以及USB、以太网和AES/EBU音频接口！ATEM Television Studio有着扎实的1RU机身，厚度不到一英寸，运行安静，适合各类应用！

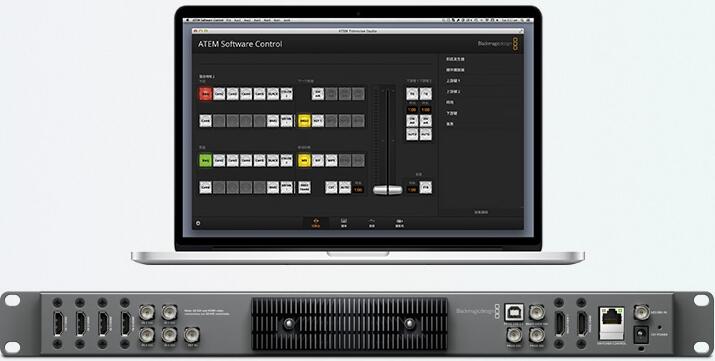

现场控制软件

先进的控制软件，迸发创意无限！

ATEM Television Studio自带免费的软件控制面板，界面设计美观，可以为您带来丰富的制作创意和控制。您可以使用切换台及参数设置面板来控制现场各机位间的画面切换，并更改转场及键设置。您还可以直接将图文上载到切换台，用于显示和抠像制作；此外，您还能调节其内置调音台，控制各个机位，并更改切换台设置。所有操作均可通过您的Mac或PC笔记本电脑完成。只有ATEM切换台能让您以更低成本步入现场制作领域，因为即使没有硬件控制面板，您也能自如地操控切换台！

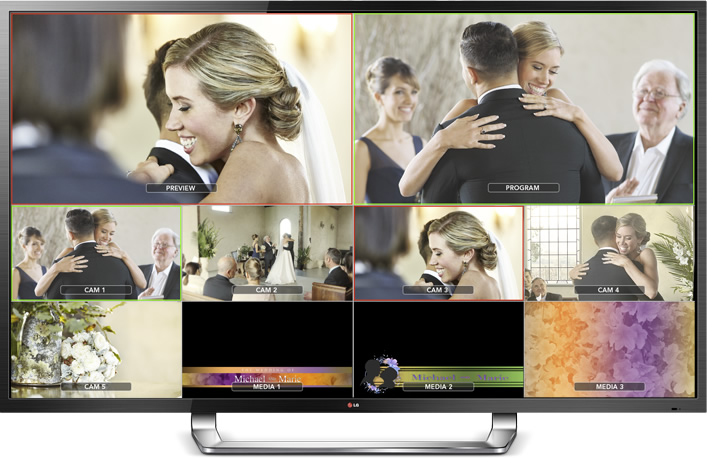

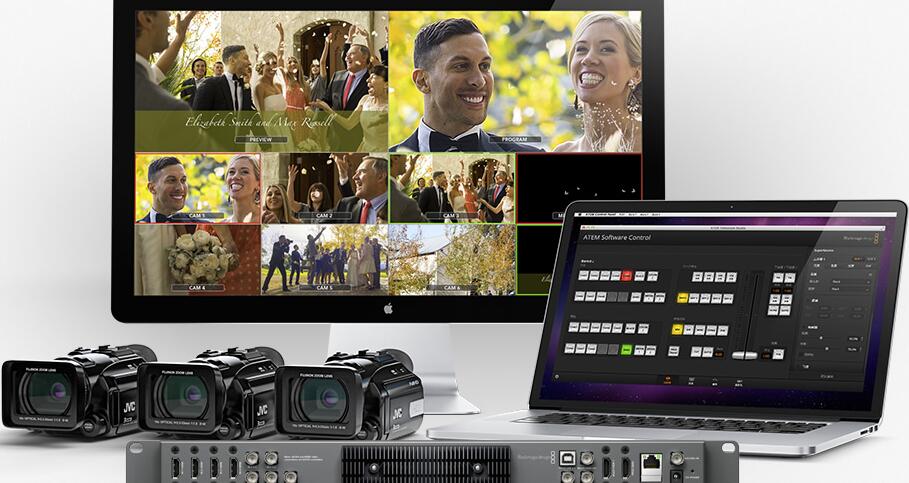

Multi View
多画面分割

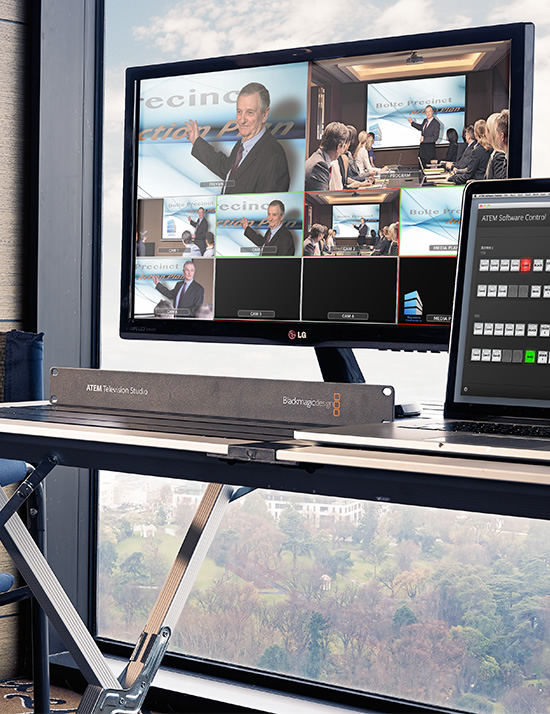

只需一台电视机，各机位画面尽收眼底！

进行多机位制作时，必须同时查看到所有视频源。ATEM Television Studio内置的多画面分割输出可在一台HDMI电视机上显示多达10路视频信号的画面！因此，您可以在一台显示器上同时查看到各机位、图文、预监以及最终的节目输出画面！此外，它还有自定义标签和安全框设定等更多功能！只要连接到标准的高清电视机上，您就能随时随地获得多机位监看方案！

丰富转场

海量创意选择，专业转场过渡！

ATEM Television Studio能提供各类专业转场，包括混合、划像及浸入等各种类别，出色完成画面切换！它内置各类转场，并内含种类繁多的创意选项，可调节边框、位置和方向等参数。当您身处繁忙的现场制作中时，使用Preview Transition预监转场按钮可事先预览转场效果，确保制作全程准确无误！

您不必再花费数千美金购买外部字幕机了！ATEM Television Studio内置两个媒体播放器帧存，可容纳多达20个素材图文，只要载入图文就可轻松自定义精彩的字幕和图标！您可以使用切换台自带的Photoshop插件就可以从Photoshop直接将图文导入ATEM媒体池。现在，您只需几秒钟就可以将图文信息添加到直播画面上了！

各类键控

对直播视频进行实时绿屏抠像和图文叠加！

ATEM Television Studio配备一个上游键控，具有全面的绿屏拍摄色键抠像功能！它能载入渲染背景，并结合使用色键抠像器来制作出炫目的虚拟演播室！这一上游键控包括色键、图案键、形状键和线性键。ATEM Television Studio还配有2个下游键，便于您在视频上添加各类图文和台标，获得精致专业的画面效果！

调音台

专业的屏幕式音频混合。

ATEM的内置调音台使用便捷，可混合各路摄影机和音频输入。只要点击Mac或PC上的调音台控制标签，就能进入完整的多轨道混合控制界面，还有多个电平表供您参照！您可以精确调整来自摄影机和外部音频的各项电平及平衡参数，并可快速启用或禁用各个声道，还可将音频设置为音频跟随视频模式！

摄影机控制

遥控多台Blackmagic Studio Camera！

当使用新品Blackmagic Studio Camera摄影机时，你还能通过ATEM软件获得全面的摄影机遥控控制！除了能控制摄影机的各项设置之外，您还能使用完整的调色工具，该调色工具具有传统的CCU视图界面和DaVinci Resolve风格的一级调色界面。现在，您能充分利用您精湛的Resolve调色技术，调节各机位画面的色彩平衡，并为现场制作注入无限创意！

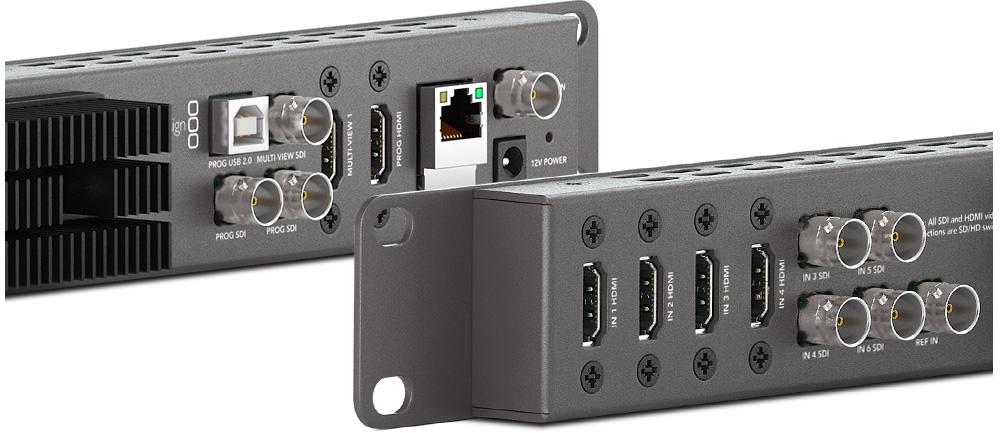

输入

实现多达6机位的
现场制作！

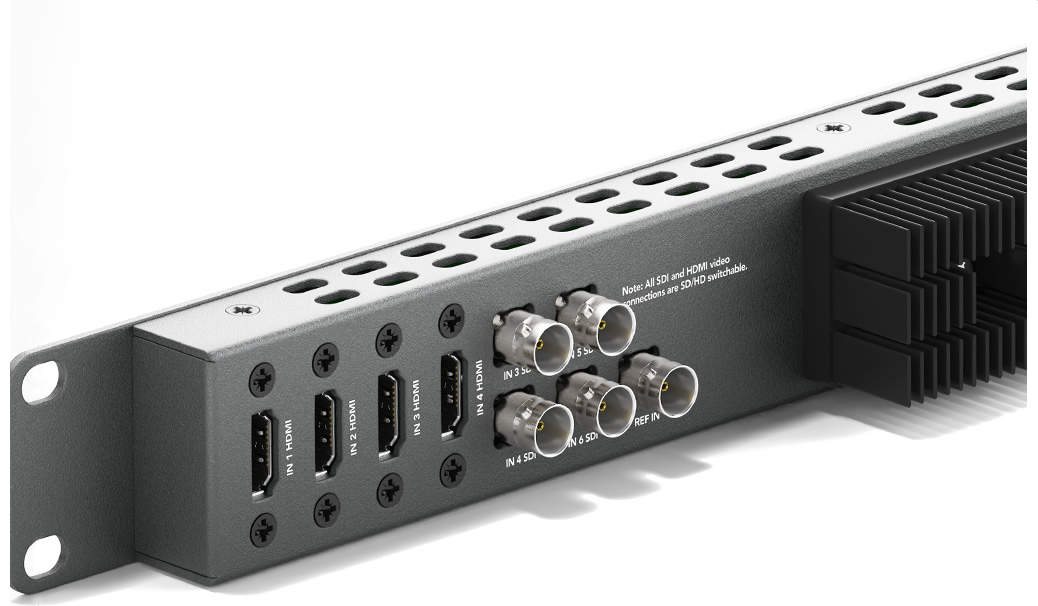

ATEM Television Studio作为一款专业的广播级SDI切换台，还配备了众多HDMI接口，一共能为您提供6路输入。这意味着您可以先使用经济型消费级HDMI摄影机，也可以使用专业的广播级摄影机。此外，其内置的AES/EBU音频输入插口还可连接专业的音频设备。ATEM Television Studio不同于其他切换台，它的所有视频输入都配有自动帧同步器，因此您不必使用昂贵的同步锁相摄影机。不论连接任何设备，它都能顺利工作！

输出

兼备广播级标准SDI和消费级HDMI
输出接口。

ATEM Television Studio同时配有专业级SDI输出接口和HDMI输出接口，以便您使用Multi View多画面分割监看摄影机画面，并将节目视频输出到消费级HD电视机等任何显示器上！使用SDI节目输出接口可以将ATEM Television Studio连接到HyperDeck Studio等专业录机设备上，并以高质量记录节目视频。

软件控制面板

购买ATEM Production Switcher 4K即附赠设计精美的ATEM软件控制面板，Mac和Windows平台均适用。该面板具备完整的视觉切换台控制面板和用于快速调整切换台的参数面板，您可把图文上载到媒体池、调整调音台、控制和平衡摄像机、更新切换台设置及更多功能！如果要使其变的更加便携，您可在笔记本使用ATEM软件，因此您能够在狭小空间自如工作，却能完全控制切换台的所有功能！

如果您偏爱使用配套硬件控制面板，那么您可以选购专业的ATEM 1M/E广播级控制面板。ATEM 1M/E控制面板设计紧凑，并配有高质感按键、旋钮以及可胜任全天候现场制作环境的各项控制，让您准确便捷地控制切换台的所有功能！

卓越性能，值得信赖

24/7全天候得力助手！

严苛的广播和现场制作不容有误。所以ATEM切换台系列采用的是具有航天品质的稳健操作系统！有了ATEM Television Studio，您再也不必担心会出现系统故障甚至中断直播画面的情况了。节目不中断播出，从而使现场制作的质量得到充分保障！

不论您是学生、教师、专业摄影师还是资深的广电行业专家，ATEM Television Studio都能助您以广播级质量制作出充满创意的实况节目！由于ATEM Television Studio兼容消费级HDMI摄影机和SDI广播级摄影机，是更便捷、更经济的解决方案。这使得它成为各大院校、婚庆及宗教仪式、政府及企业会议、研讨会、体育赛事、音乐会、剧院等各种场合现场高清节目制作的不二之选！

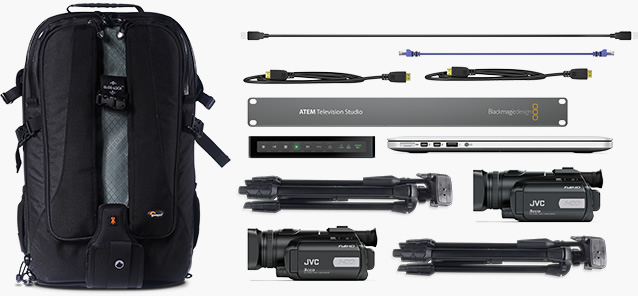

非常便携

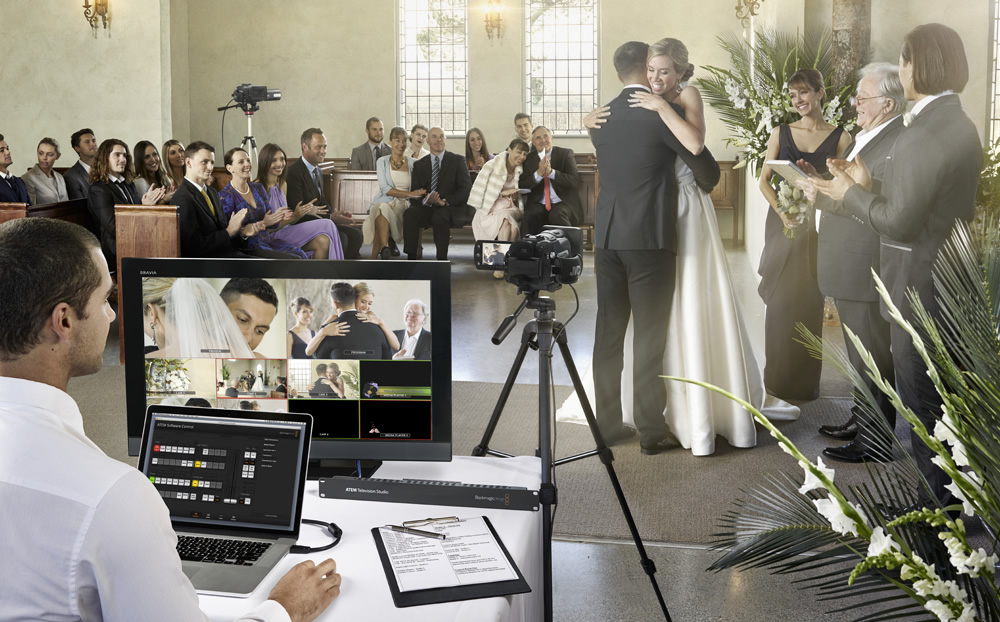

ATEM Television Studio机身紧凑扎实，仅19英寸宽，1英寸厚，轻便设计适合随身携带！在为婚礼或宗教仪式进行现场制作时，您可以使用一台ATEM Television Studio进行多机位制作，带来单台摄影机无法达到的交叉渐变等各种生动效果。现在，您可以将拍摄及制作婚礼或教会礼拜现场视频的整套装备全部收纳于背包之中！

将ATEM Television Studio和多台Blackmagic Studio Camera结合使用时，您就能将会议、演讲及简报等制作成专业的广播级多机位HD电视节目！您可从不同角度拍摄演讲者，并可于现场节目制作期间穿插幻灯片内容，还能兼顾观众席等各个细节！ATEM Television Studio专为移动式机架设计，您可以将包括摄影机在内的全套制作器材装入航空箱内！

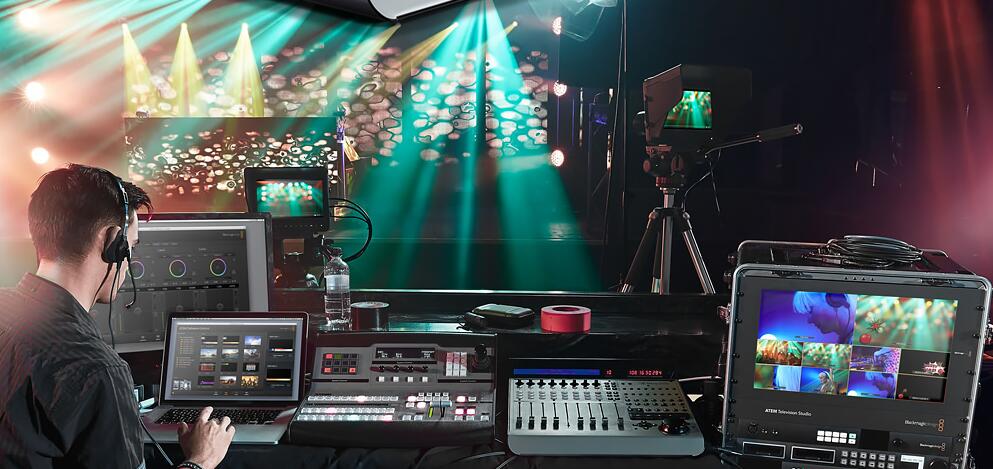

播出制作

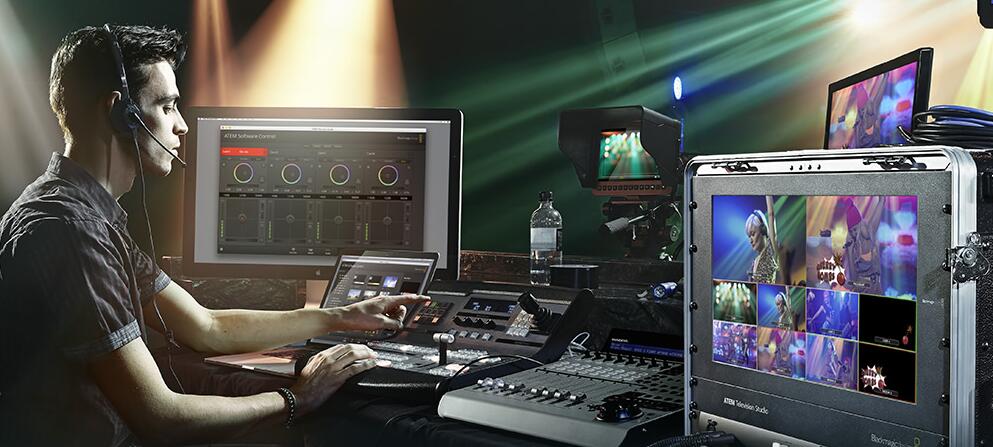

ATEM Television Studio搭载标准HD-SDI BNC接口，可使用大部分高端专业的广播级摄影机。当使用新版的Blackmagic Studio Camera时，您可以使用单芯光纤线缆连接，如果需要从ATEM Television Studio切换台实现全面的Tally提示功能和调色控制，只需使用双芯光纤即可！这些专业功能可以助您圆满完成灯光条件多变的各类大型体育赛事、音乐会以及户外现场活动制作。只要添加一台ATEM Studio Converter转换器就可以充分利用摄影机的长距离光纤传输优势，以单根线缆传输音频、视频、对讲、Tally以及节目信号！

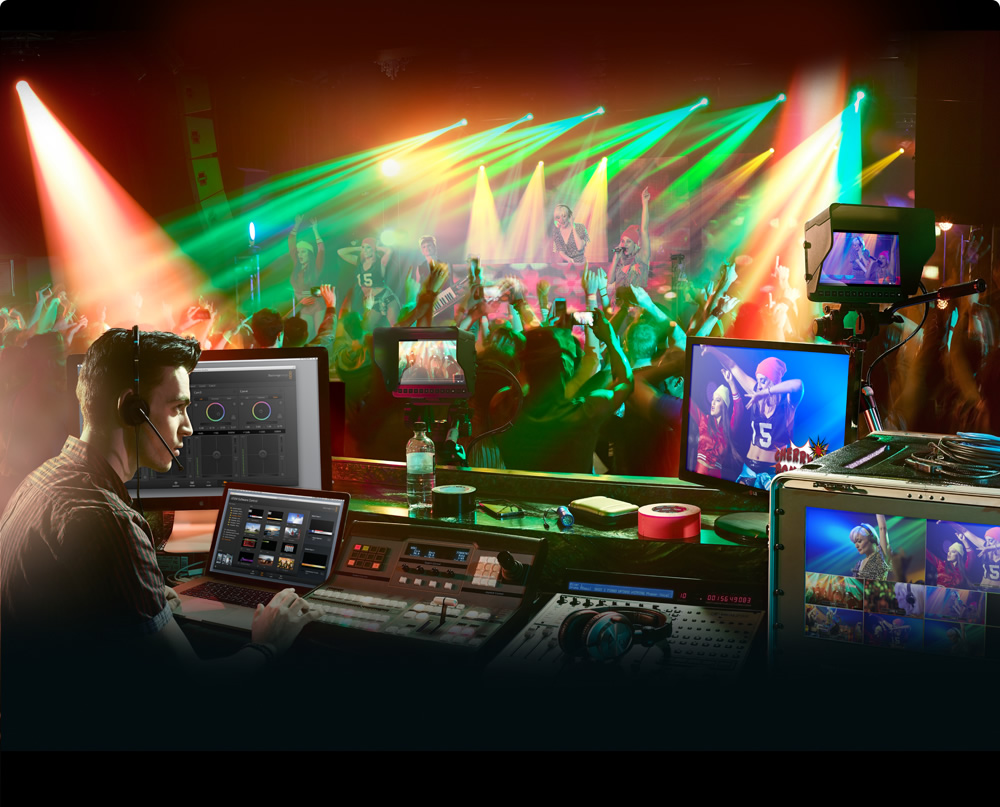

支持多用户操控

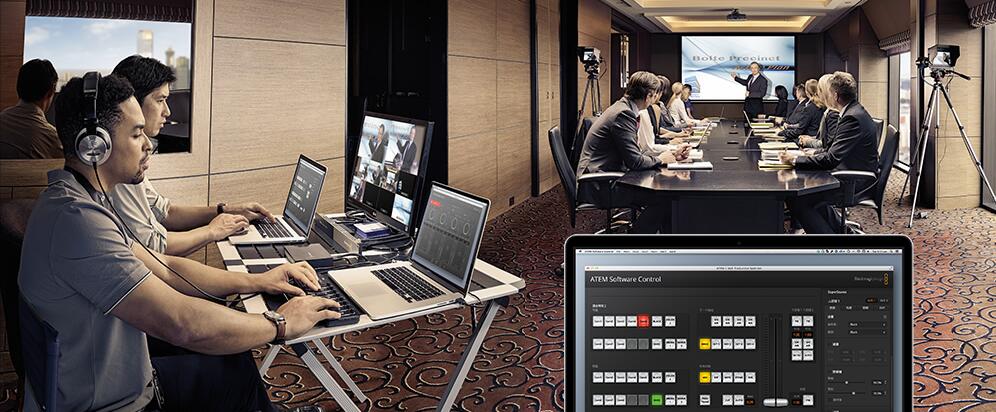

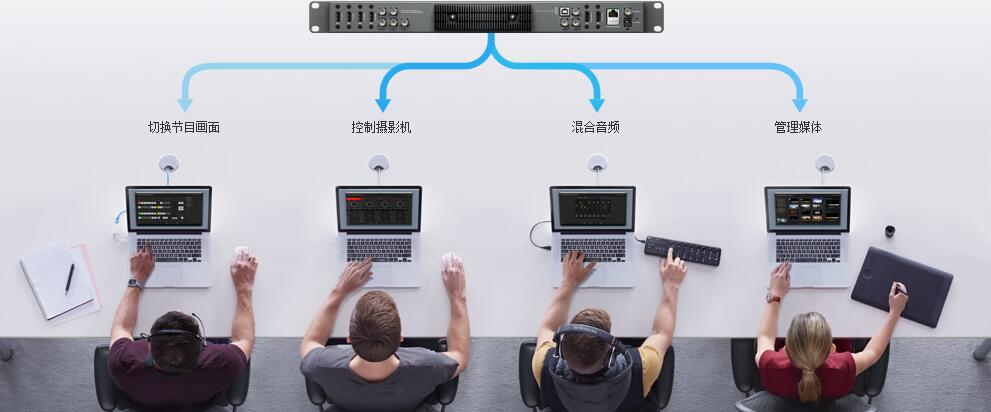

制作大规模的现场活动，包括专业级或院校级体育活动、音乐会、礼拜，以及教育类活动等，都需要一支有着精湛技术的制作团队。Blackmagic的ATEM产品系列可提高您的工作效率，并可确保制作团队全程保持沟通！制作时，您可以通过Talkback对讲功能和远处的摄影机操作人员对话，确保所有工作人员步调一致。而在导播室，您可以和多位工作人员一起使用控制面板和笔记本电脑，以协作的工作方式同时制作同一档节目。由于所有用户都通过以太网连接，因此所有操作都可实时同步进行！

ATEM Television Studio能满足您现场制作精彩HD电视节目的一切所需！它能连接多达6台摄影机，配备用于色键抠像和其他特效的强大的上游键控，还能添加专业的广播级转场，能使用自带的Photoshop插件创建自定义图标、台标以及下横栏，并可使用2个内置下游键控将这些元素即时转入直播。此外，您还能获得Multi View多画面分割功能，只需一块HD屏幕就能同时监看各类视频源、预监画面以及最终的节目输出画面！

丰富转场

ATEM Television Studio内含海量转场供您选择，其中包括Cut、Mix、Dip以及Wipe图案等。这款切换台中的所有转场均可快速调出，并可让您全面控制转场类型、图案、时长等参数。这些精彩的转场使用便捷，并可任意组合和搭配，因此您可以发挥创意，只需几分钟便可为您的节目打造出“On Air”风格！

混合

Mix也叫混合或溶解，是现场制作中很具美感的转场！当画面过渡时，该转场可以混合的方式从一个画面平缓过渡到下一个画面，这种转场方式可表现出您的制作所要表达和传递的情感。您可以自定义转场过渡的时长，或者使用T型推杆手动操控，现场完成理想的混合转场！

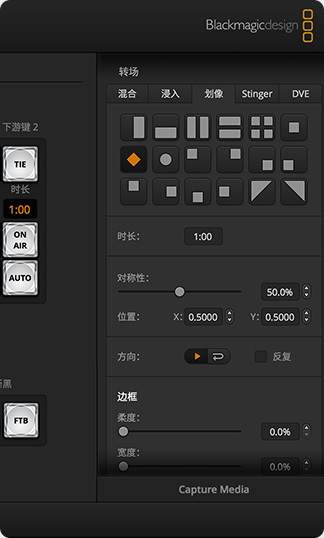

划像

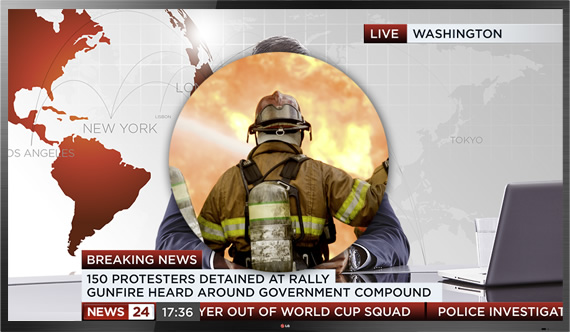

ATEM Television Studio切换台内置18个Wipe划像图案，包括圆形、菱形、方形等，您能创造出100多种不同风格的划像转场效果！您可以对这些形状和图案进行反向、柔化，或者自定义边框色彩，甚至还能在图案中加入现场视频，制作出别具一格的划像效果！

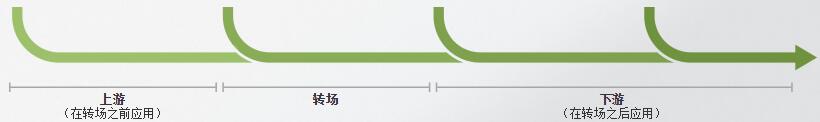

什么是上游键控和下游键控？

各类功能齐备，制作创意加倍

上游键控

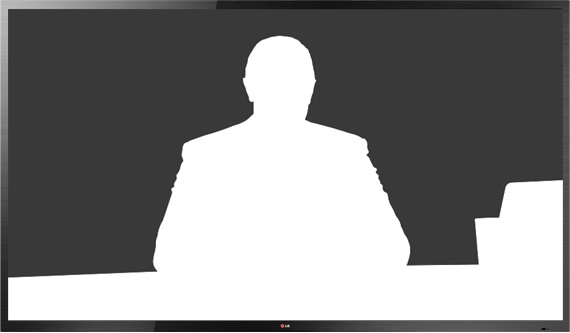

使用上游键控打造惊人的多层直播特效！将直播视频叠加到其他视频源或图文之上，制作出优质的画面效果。您可以使用亮度键、线性键和图案键，或以绿屏拍摄并使用色键功能即时将视频和虚拟演播室进行合成，缔造独特新颖的画面效果！

下游键控

ATEM Television Studio配有2个下游键控，您可以将内置媒体播放器中自带的图标、台标和字幕等高质量图文添加到正在直播的“On Air”节目输出画面上！下游键控位于键控最后几层，因此可覆盖在所有切换到主节目输出的画面上。

调音台

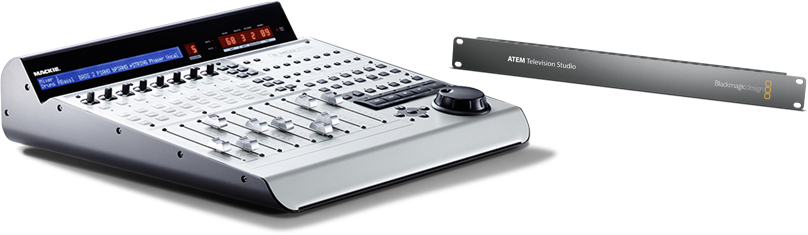

ATEM内置强大的调音台，让您精确调整来自摄影机及外部音频的电平及平衡。您可以启用或禁用不同声道，也可立即开启Audio Follow Video，即音频跟随视频模式。您可以通过ATEM控制软件来调整调音台，也可以使用外接Mackie标准USB调音台来实现操控。

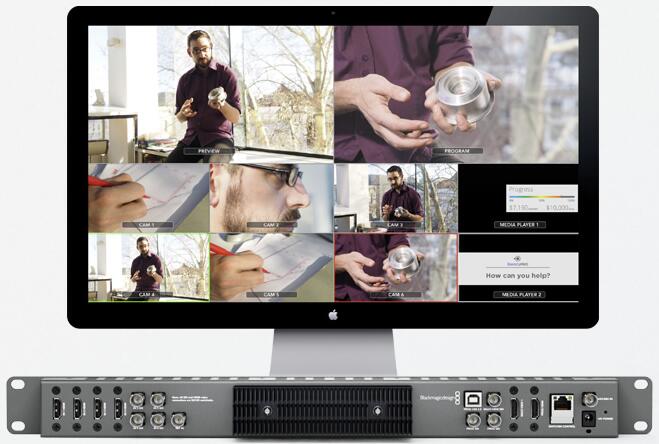

Multi View多画面分割

在一台显示器上同时监看所有画面！Multi View可让您在一块屏幕上轻松监看所有画面源、图文、预监画面和节目输出画面，因此您无需再为各机位另配监视器了。Multi View输出支持HDMI和SDI，因此您可以将信号连接到专业的广播级SDI监视器甚至低成本消费级HDTV电视机！

> ATEM Television Studio自带免费的ATEM Software Control软件（兼容Mac和Windows），以便您在台式机或笔记本电脑上直接控制切换台。您可以通过该软件现场切换视频，将图文载入媒体池，使用各类转场及键控，遥控控制各台Blackmagic Studio Camera的设置和色彩平衡，还能更改切换台各项设置并混合音频。从事较大规模现场制作时，您还能让多位工作人员都安装这款软件，共同合作完成制作任务！

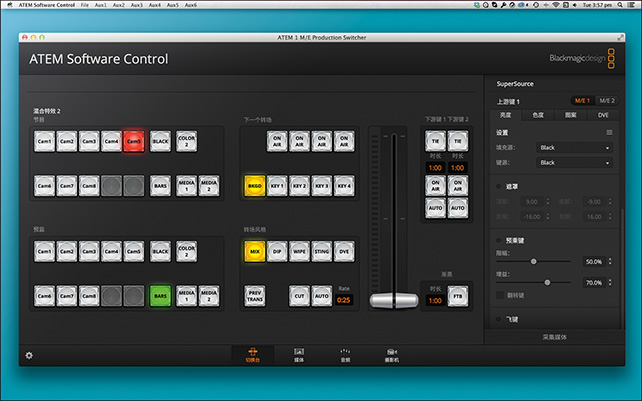

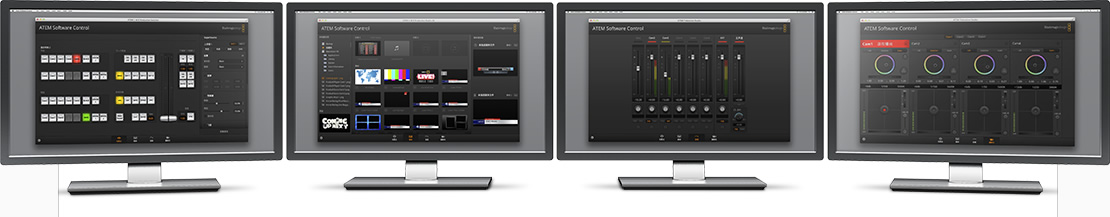

软件简介

ATEM Software Control软件控制面板有着直观的设计，将各种控制分成独立的标签，让您一目了然。在Switcher切换台页面中，您可以进行现场切换、调整键控、应用转场、叠加图文及更多操作。Media媒体页面则用来管理图文文件。而调音台页面中则为每路输入设有推子和音频表，并有主电平控制。当结合使用Blackmagic Studio Camera时，您还可以使用Camera Control摄影机控制页面遥控控制对焦和光圈设置，并可全面控制各台摄影机的色彩平衡！

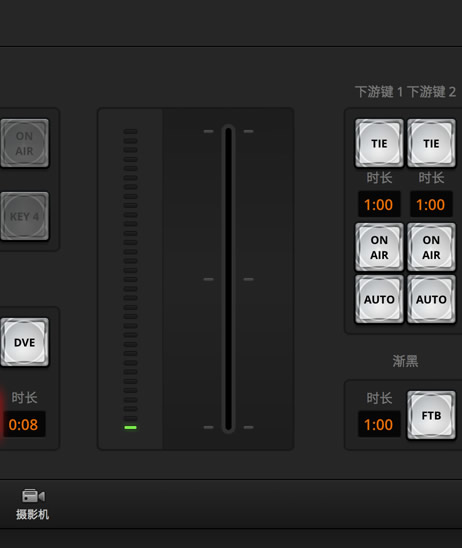

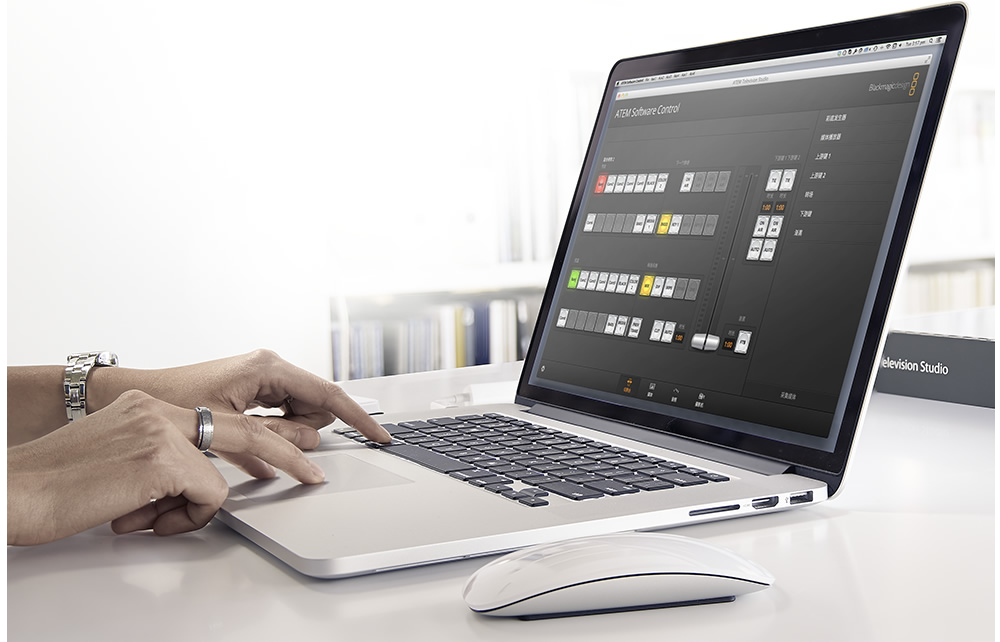

转场控制

转场控制区块可提供灵活控制，让您快速选择转场风格，并在现场制作的时候即时设置时长。您可以先选定混合、浸入或划像转场，当需要切换画面的时候再使用Auto按钮立即触发转场，或使用渐变推杆全面手动转场！您甚至还能先预监转场，确认各方面无误后再进行切换，从而充分确保了制作的精确程度！

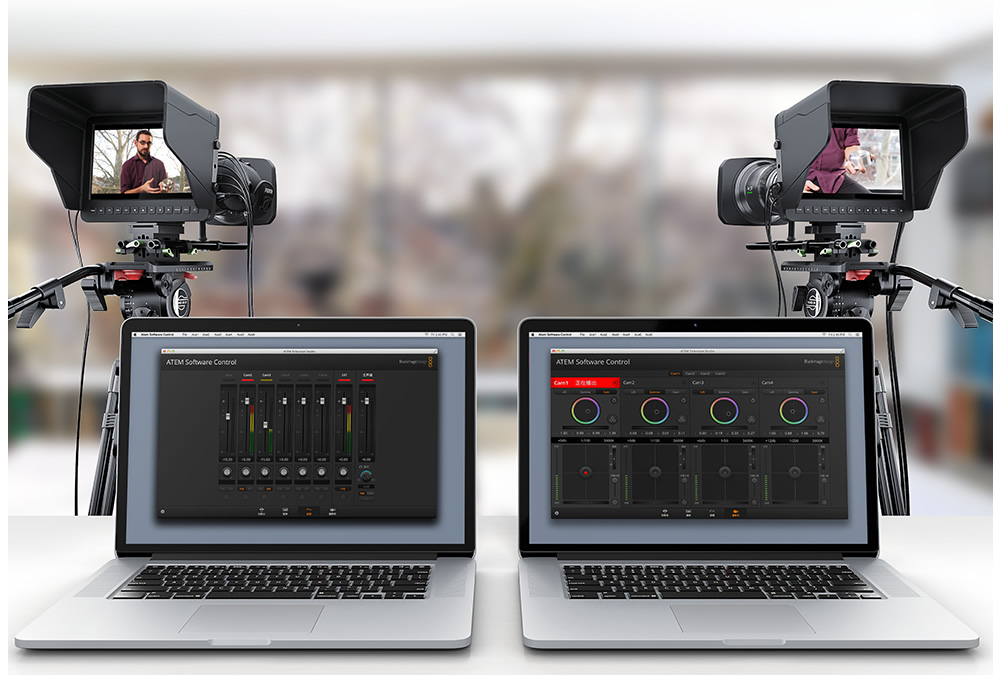

摄影机控制

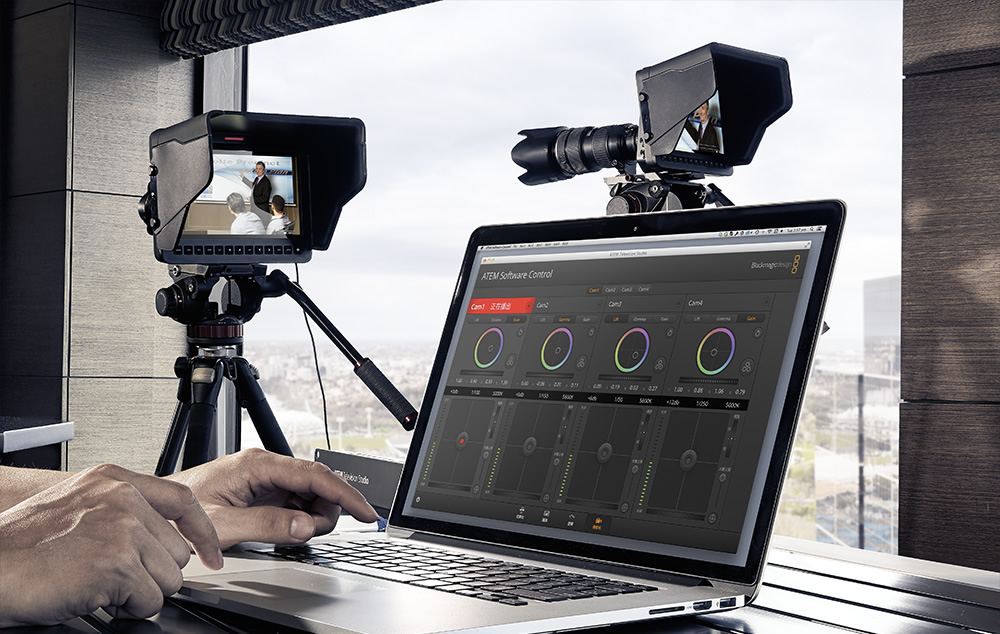

当您使用多台Blackmagic Studio Camera摄影机进行制作时，您还能全面遥控控制各台摄影机的对焦和光圈等设置。通过软件控制面板可遥控控制摄影机的各项设置，并能获得完整的调色工具！您可以选择传统的CCU式摄影机控制视图，或者选择和DaVinci Resolve一级调色界面相同的视图。现在，您能充分利用精湛的DaVinci Resolve调色技术优势，为现场制作注入无限创意！

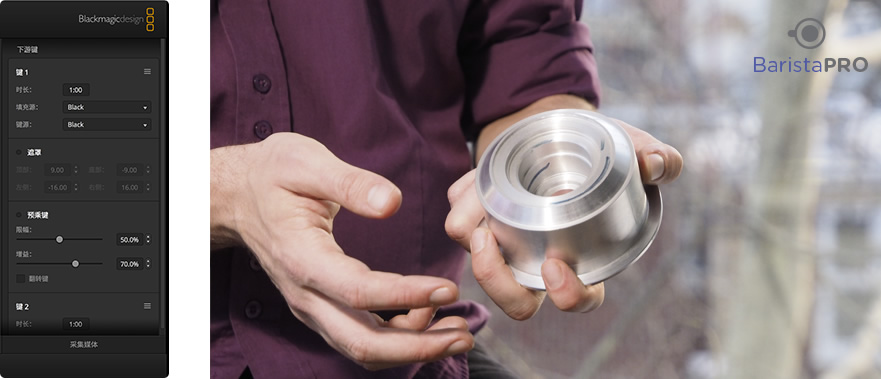

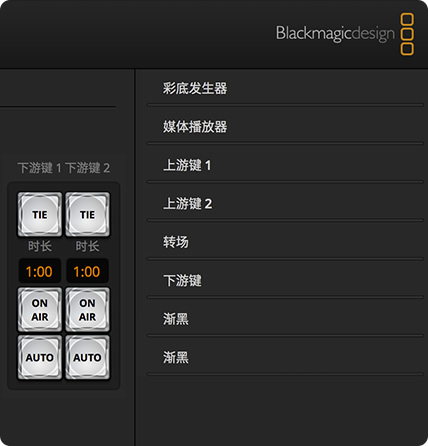

下游键控

将Photoshop中的图文即时导入媒体池，并结合使用下游键控，添加属于您自己的广播级专业直播图文！ATEM Television Studio配有两个下游键控，您可以将各类图标、台标和下横栏等优质图文添加到正在播出的节目输出画面上。

自动转场

您可以将转场时长设置在1到250帧之间，然后使用Auto按钮进行精确流畅的转场。Auto按钮适用于溶解、浸入、混合、键源淡出和划像等多种转场效果。

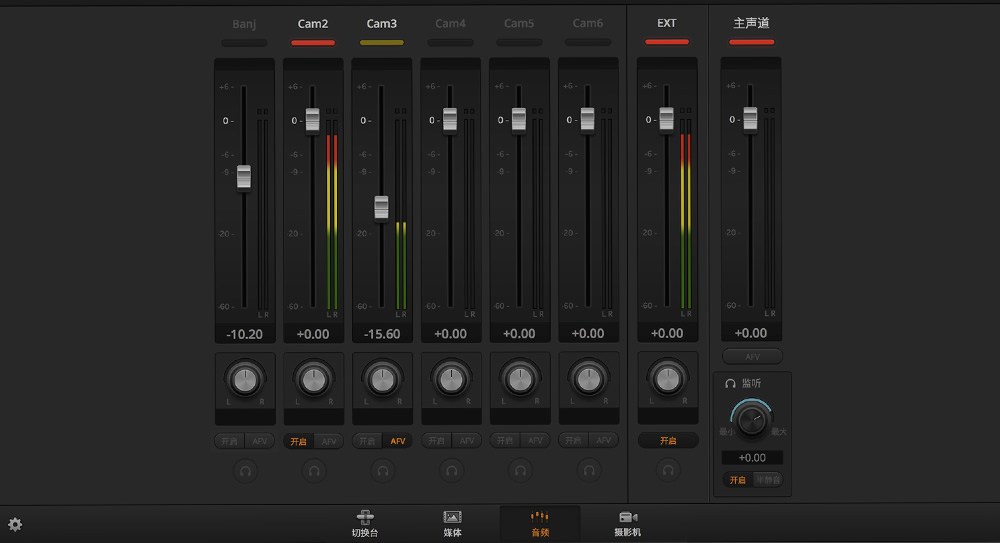

调音台

ATEM Control Software软件内置界面精美的多通道调音台，可用来调整各路输入上的音频电平及平衡。仪表会对所有音频输入进行监测，因此您能查看到每路信号源的电平。您可以将音频设置为随信号源的改变自动淡入或淡出，而混合的音频可嵌入所有视频输出。

切换台快照

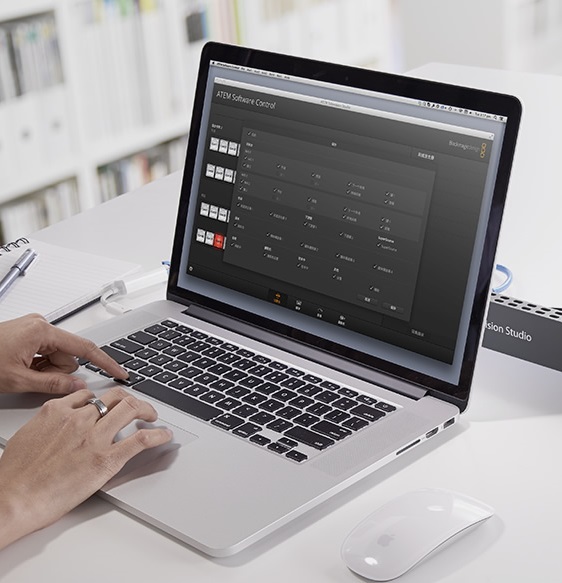

这一功能可以随时快速保存您对切换台的各项设置，以便下次使用时立即调出！您可以将切换台的当前设置状态保存为加有时间戳的XML文件，以便下次开机时快速恢复这些复杂的设置。所有设置，包括切换台位置、键控、划像，甚至媒体池里的内容均可原封不动保存下来！

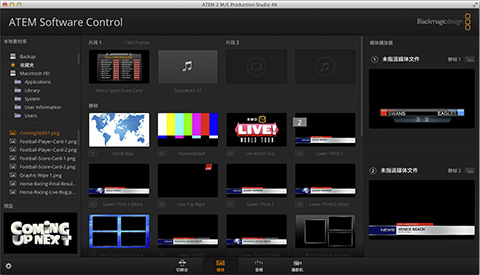

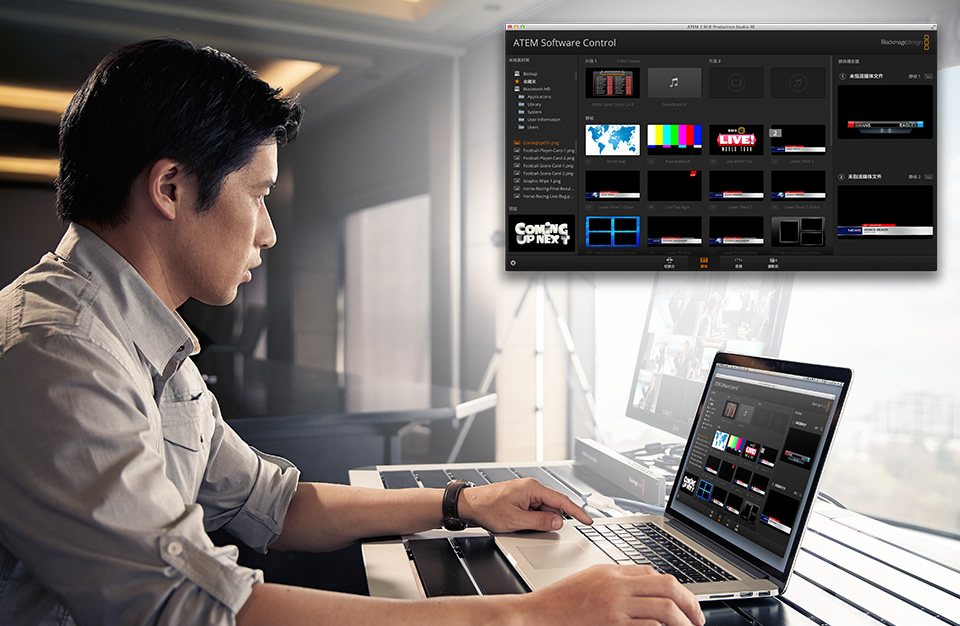

媒体播放器

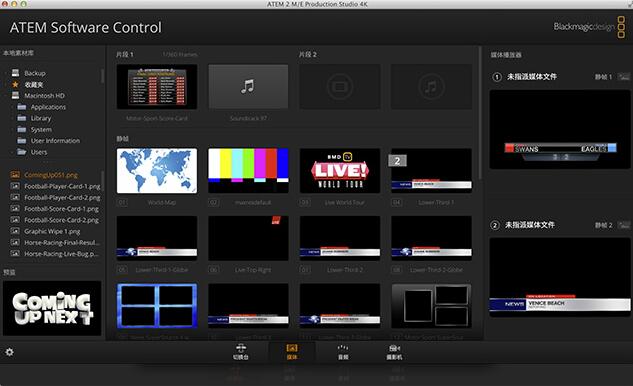

通过简单的拖放动作就可以将多个帧添加到媒体池中，并能自动载入切换台。此外，您还能直接从内置的Photoshop插件载入图文！ATEM Television Studio支持多达20个RGBA图文文件和片段，并可在其自带的媒体播放器中使用。它支持的各类常用图像格式包括PNG、TGA、BMP、GIF、JPEG和TIFF等。

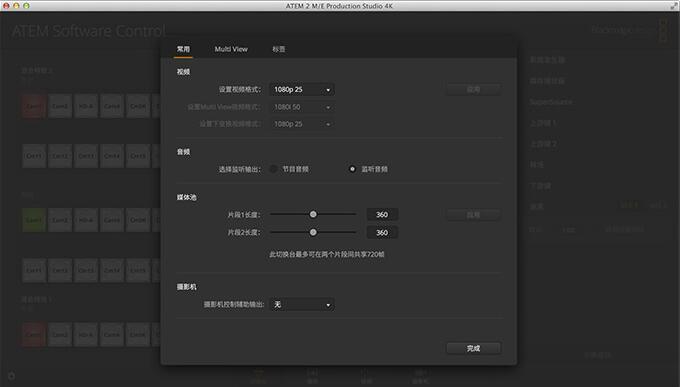

切换台设置

使用ATEM Control Software软件可轻松完成新项目的设置和前期准备工作！在Switcher页面中，切换台的各项设置布局合理并符合逻辑，因此您可以快速做出更改。您还可以将各路摄影机输入和节目画面以不同的画面布局组合输出到Multi View屏幕上。

便携式控制

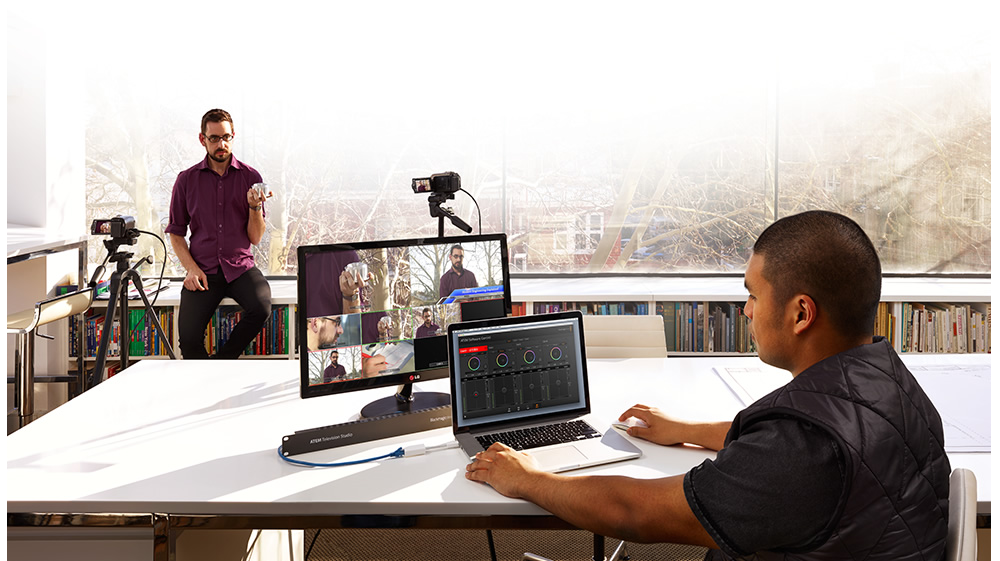

ATEM Control Software兼容Mac和PC计算机。这意味着您的切换台几乎可以在任何环境中使用！您无需购买外接硬件控制面板也依然可以获得完整的控制选项。ATEM Television Studio和笔记本电脑都只占很小的空间，甚至可收纳于背包中随身携带。无愧为便携的解决方案！

您可以为ATEM Television Studio选配ATEM 1 M/E Broadcast Panel硬件控制面板，获得高端专业控制！这款紧凑稳健的硬件控制面板以上乘的部件组成，专为严苛的制作环境打造，可以胜任各类复杂的现场节目制作！

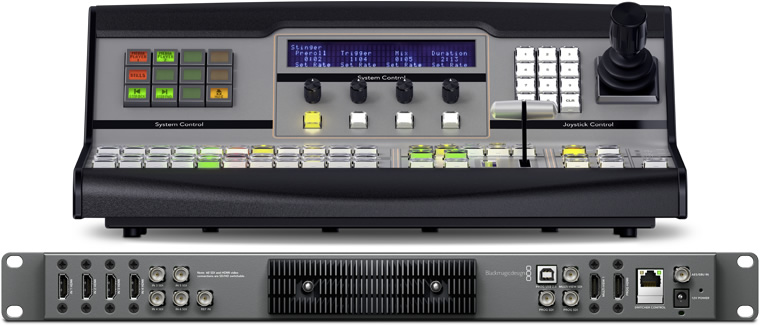

选配ATEM 1M/E硬件控制面板

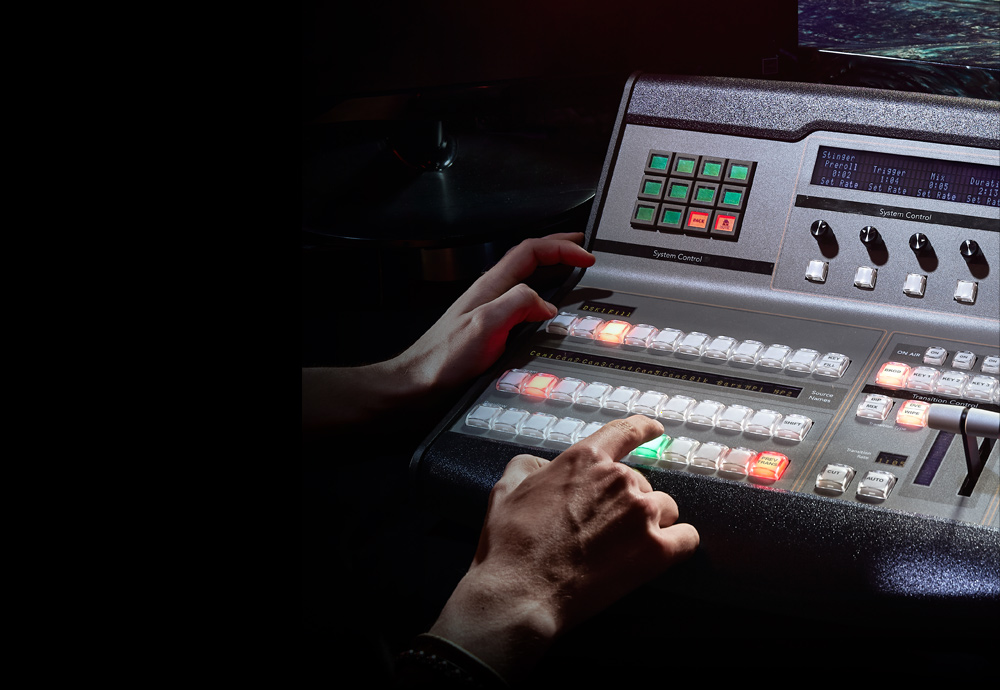

ATEM 1 M/E硬件控制面板是ATEM Television Studio的理想搭档！它是一款专业的硬件控制面板，配备具有质感的各类按钮、旋钮等工具，可精确控制切换台。而它紧凑的设计可安装于标准设备机架上，因此您也可以将其安装到移动式机架上或航空箱内用于外景拍摄制作。这款硬件控制面板通过以太网和您的切换台连接。您甚至可以在使用硬件控制面板的同时通过笔记本电脑使用ATEM Control Software一同操控切换台！也就是说，当一位导播从事节目制作的时候，另一位导播可以同时进行媒体载入、音频混合或摄影机控制等操作！

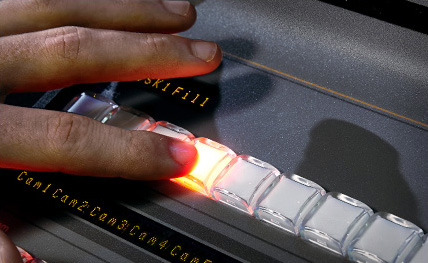

选择信号源

ATEM可以助您快速准确地将画面切入直播！ATEM 1 M/E硬件控制面板先进的现场导播流程单独设有节目和预监母线，以便您结合使用并清楚看到下一个切入直播的是哪路画面，然后只要按下Cut或者Auto按钮便可将该画面切入直播。此外，因为节目母线上的画面源始终处于直播状态，因此只要更换画面源就可立即完成切换！

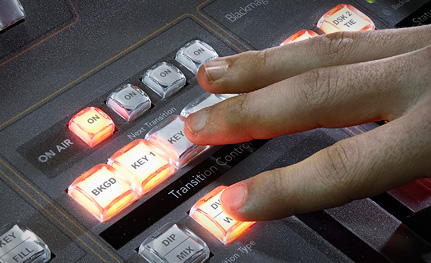

转场风格

ATEM 1 M/E Panel具备海量转场风格，只需轻轻一按，画面尽在眼前！直接按Cut按钮可实现画面即时切换。此外，您也能使用混合、划像或浸入等更多创意转场。使用自动转场按钮获得精确平缓的转场，或选择渐变推杆手动控制转场！

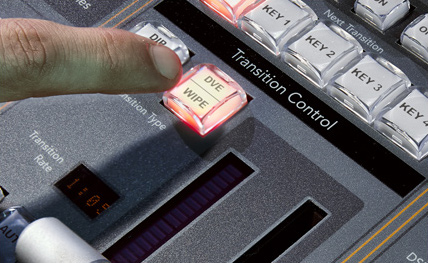

划像转场

您可以直接从ATEM 1 M/E Panel选择划像图案，并自定义设置使其符合您的制作风格。您可以全面控制划像风格、形状、对称性、柔化程度以及边框等参数！此外，您还能使用摇杆控制划像的中心位置。

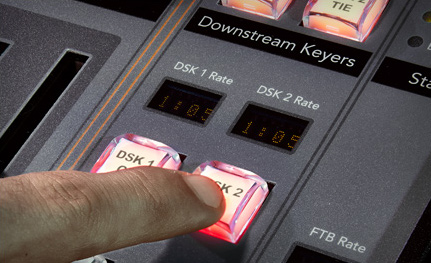

键控控制

使用硬件控制面板可以在进行色键抠像的时候对各项参数进行实时微调，可获得锐利干净的边缘，达到无缝合成效果！所有控制触手可及，这意味着即使播出时亮度和阴影发生改变，您依然可以快速调整键设置，时刻保持精彩的效果！

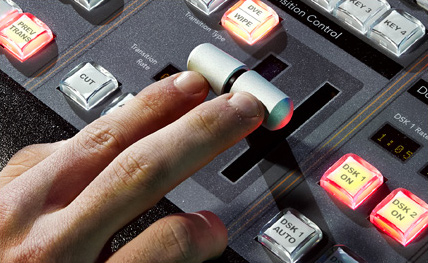

转场控制

ATEM让您全面控制所有创意转场！这款硬件控制面板配备和Control Panel软件相同的硬切、混合及划像转场。您可以通过硬切按钮直接切换，或选择混合和划像转场，以渐变推杆手动控制转场时间，甚至可以直接使用Auto按钮触发转场！您能获得精准的切换台控制，各类按键触手可及。

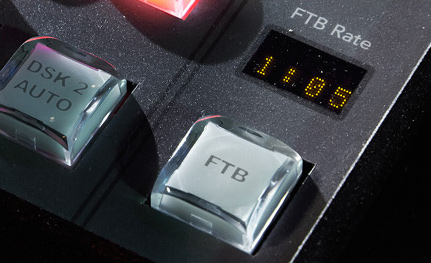

渐黑

控制面板上专设的渐黑按钮（FTB）可将节目输出以预设的转场时长平滑地淡入黑场。渐黑按钮可控制切换台的所有输出。也就是说，所有视频、图文、键以及图层都可以同时同步淡出！再次按下FTB按钮可将所有内容重新淡入，因此该按钮十分适合用于节目的开头和结尾，以及在节目中插播广告！

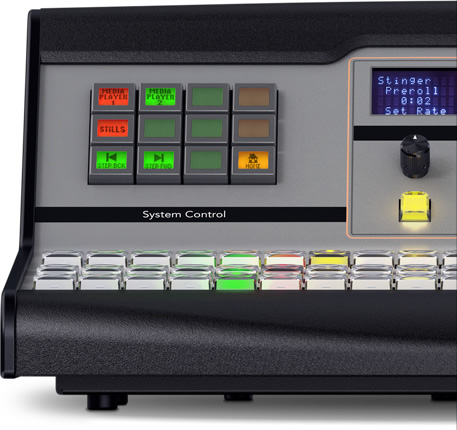

媒体播放器

为您的ATEM添置硬件控制面板，使之如虎添翼！

ATEM 1 M/E Panel可让您即时获得媒体池中的图文，以便快速找到图文并轻松将其转入直播！任何选中的素材片段或图文都可以直接通过系统控制菜单输出到两个媒体播放器中的任何一个中。

丰富的控制选项

ATEM Television Studio使用标准以太网连接。这意味着您可以通过Mac或PC计算机和/或硬件控制面板来操控您的切换台！如今，多人同时制作同一台节目已成为现实！制作时，其中一位工作人员可使用ATEM 1 M/E Broadcast Panel负责画面切换；另一位可以在笔记本电脑上使用软件将图文导入媒体池，或可遥控摄影机色彩平衡；而还有一位工作人员则可以使用笔记本电脑和第三方调音台混合音频。所有工作均可同步进行！
