专业广播级工作流程的得力助手!

如果要获得高端专业的控制,请添置选配的ATEM Advanced硬件控制面板!ATEM Constellation可通过软件控制面板实现操控,而使用ATEM Advanced硬件控制面板更能让您效率倍增!ATEM Advanced硬件控制面板可充分释放ATEM Constellation的强大潜能,解锁海量控制,助您实现更为复杂的特效制作。而且,它有着极具手感的广播级高品质按钮、旋钮和T型推杆,足以让您同时获取切换台上的所有功能。试想使用4 M/E型号可同时操作所有M/E功能,在ATEM Constellation切换台上可为每路SDI源都搭配一个输入按钮!


ATEM Television Studio Pro 4K

ATEM 1 M/E Advanced Panel

RMB 27,900-51,150

七款强大的ATEM Advanced Panel型号!

ATEM Advanced Panels

ATEM 1 M/E Advanced Panel 10

紧凑型1 M/E硬件面板,搭载10个按钮和1个系统控制LCD屏幕,可自定义按钮颜色和输入标签。包含可调整DVE位置的摇杆,以及专业级T型推杆。

ATEM 1 M/E Advanced Panel 20

大型1 M/E硬件控制面板,搭载20个输入按钮和2个系统控制LCD,并且添加多个按钮,可控制4个上游键控、4个下游键控以及4个M/E列。配有摇杆和T型推杆。

ATEM 1 M/E Advanced Panel 30

庞大的1 M/E硬件控制面板,搭载30个输入按钮和3个系统控制LCD,并且添加多个按钮,可控制4个上游键控、4个下游键控以及4个M/E列。配有摇杆和T型推杆。

ATEM 2 M/E Advanced Panel 20

专业级2 M/E硬件面板,每列设有20个输入按钮,以及2个独立的系统控制LCD屏幕,其中每列1个。可提供8个能自定义标签的LCD屏幕,每列包括单独的选择母线。

ATEM 2 M/E Advanced Panel 30

专业级2 M/E硬件面板,每列设有30个输入按钮,以及3个独立的系统控制LCD屏幕,其中每列1个。可提供8个能自定义标签的LCD屏幕,每列包括单独的选择母线。

ATEM 2 M/E Advanced Panel 40

专业级2 M/E硬件面板,每列设有40个输入按钮,以及4个独立的系统控制LCD屏幕,其中每列1个。可提供8个能自定义标签的LCD屏幕,每列包括单独的选择母线。

ATEM 4 M/E Advanced Panel 40

搭配ATEM 4 M/E Constellation的理想硬件面板!它搭载4个M/E列,每列设有40个按钮和4个系统控制LCD屏幕。一共可提供32个LCD屏幕,方便您对每列上的每个按钮标签进行自定义!


加速现场制作!

有了ATEM控制面板,制作从未如此简单有趣!

ATEM Advanced Panels

Select Sources

选择信号源

将摄影机信号即时切换到直播!

ATEM Constellation的设计旨在为您提供先进的现场切换工作流程。其内部分别设有节目和预监母线,可用来进行快速准确的信号源切换。您可以通过辅助输出或在多画面分割上查看所选择的预监母线。然后,只要在控制面板的预监母线上进行选择,画面就会出现在预监屏幕上,供您先查看信号源,再将其切入播出。接下来,只要按下Cut或Auto按钮,就能将信号源切入直播!此外,您还可以切换节目母线上的信号源,这样就可以立即将它们切入直播!


转场控制

选中并自定义转场

为每个转场专门分配一个硬件按钮,获得全面的转场控制!当您选择转场类型时,系统控制LCD屏幕会显示相应转场的选项,您无需在复杂的菜单中进行导航就能更改其各项参数。这一即时可用的功能为您提供了诸多切换方法。只需在预监母线上选中一个新的信号源,按CUT执行硬切转场,或按AUTO执行所选的混合、浸入、划像或DVE转场即可!您甚至可以直接在节目母线上进行切换。有了ATEM Advanced硬件控制面板,您将获得丰富而全面的控制,所有转场类型尽在掌握。

Transition Control

Transition Styles

混合、浸入或者划像,甚至精彩的可编程DVE和Stinger动画转场等各种特效,动动手指即可实现!

转场风格

混合、浸入、划像、DVE,应有尽有!

ATEM切换台提供给您了大量的转场风格!混合转场能像NLE交叉叠化一般流畅地混合信号源。产品自带标准SMPTE划像,并且提供边缘柔化控制,可获得平滑优美的转场,生动效果更胜交叉叠化。浸入转场可营造出浸入色场的效果,由于它还可以选择浸入到任何视频源,因此能创建出独具创意的精彩效果!DVE转场则可以使用DVE创建炫目的移动效果,将前景画面进行整体移动!除此之外,您还可以将DVE和媒体池中的静态图结合使用,打造出精彩的图文划像效果!T型推杆还可以手动调整转场的位置,实现全方位控制!


划像转场

将划像变得激动人心!

对参数进行设置后,平平无奇的划像转场也能华丽变身成为令人称奇的精彩效果!您可以直接在LCD上选择划像图案,也可以添加大量自定义效果来满足制作风格的需要。可供调整的参数包括对称性、柔化程度、彩色边框的宽度和柔化程度,以及划像中心的位置等等。您甚至还可以使用专设的摇杆来精准设置具体的划像图案位置!

Select Sources

全面控制划像、对称、柔化等效果,并调整彩色边框宽度和柔化程度。


DVE Transitions

上下移动内置摇杆可调整DVE位置,转动摇杆则可改变画面大小比例!

DVE转场

种类繁多,令人大开眼界

ATEM Advanced硬件控制面板设有摇杆,非常适合用来放置DVE获得自定义画中画特效。摇杆可准确设置转场的位置,旋转旋钮则能调整DVE大小。您可以使用多功能旋钮和LCD屏幕菜单来调整DVE的位置、大小以及灯光和下拉阴影等其他参数。同时,DVE还能设置为使图文飞入画面,或选择任何一个预先设计好的推移和挤压等转场效果。


键控操作

获得精细的绿屏抠像

系统控制旋钮十分适合在进行色键抠像时使用,从而对各项参数进行精细调整以获得锐利干净的边缘,获得无缝的多层合成效果。使用软件控制时,您需要查看用户界面,但ATEM Advanced硬件控制面板设有多个控制旋钮,可以一边用它们来调整键控参数,一边查看实时视频输出,确保抠像效果令人满意。只有一边查看视频,一边细微调整键控设置,才能确保抠像效果令人满意。

Keyer Control

精确的控制旋钮可快速完成准确无暇的色键抠像,用于多层特效。


Transition Styles

T形推杆符合人体工学,让您实现手动转场,密切配合现场表演!

渐变推杆

手动混合各类转场

精彩的现场表演常常需要使用手动转场控制。T型推杆的设计符合人体工学,让精彩转场与现场表演浑然一体!有的现场活动需要您有敏锐的触觉,在现场活动气氛的起承转合中把握转场的恰当时机,还需要和摄像师以及各位搭档保持同步并默契配合。ATEM Constellation在表演中扮演的是指挥家的角色,它会随制作的逐渐展开和深入来操控全局。


自动转场

精彩,精准!

自动转场按钮位于控制面板渐变推杆下方。选择自动转场按钮可立即执行您设置好的转场类型。这样能在触发转场操作之前确保您正确选择信号源和转场类型,始终明确掌握接下来的流程,从而大幅减少播出失误的几率。自动转场可经过编程,将时长控制在1到250帧,这么做的好处是让节目中的每个转场都整齐划一。

Auto Transitions

自动转场可应用到各种转场效果,并可预先编程,时长可介于1到250帧之间,是获得摄像机画面之间平滑切换和混合的理想之选。


Preview Transition

1 M/E硬件控制面板专门配有预监转场按钮,便于将信号画面切入直播之前先预览下一个转场加以确认。

预监转场

播出期间模拟效果

硬件控制面板具备比ATEM Constellation前面板更丰富的功能,它包含十分实用的预监转场按钮,能让您先模拟转场效果,确认后再切入播出!PREV TRANS按钮能在预监视频输出或ATEM Constellation型号的多画面分割屏幕上显示结果,有助于防止直播转场准备期间发生错误。预监转场能极为有效地确保复杂转场和多层键控效果的准确设置。


淡入黑场

收尾也要干净利落!

控制面板上内置的淡入黑场按钮可控制切换台的所有输出!选择淡入黑场(FTB)按钮可将节目输出以预设转场时长平滑淡入黑场。FTB位于所有处理的最后一个环节,因此能确保所有视频层同时淡出。您还可以选择在触发FTB的同时让音频也逐渐淡出,十分适合制作节目的开头和结尾,或者在节目间隙插播广告。FTB还包含按钮保护,可以防止意外触发功能!

Fade to Black

Joystick

摇杆

精确控制DVE

使用摇杆移动屏幕上的各类图文元素!三轴摇杆控制可用来调整划像图案的X、Y和Z位置并放置ATEM Constellation的DVE。用摇杆控制DVE是放置直播视频画中画的理想途径。缩放大小比例、调整上下左右位置以获得令人满意的画中画特效。您还可以使用摇杆来移动DVE并输入开始和结束的关键帧屏幕位置来自定义您的动画DVE动态效果。


System Control

系统控制

使用菜单更改切换台设置!

您可以直接通过系统控制LCD实现全面操控。每块系统控制LCD都设有小型键盘,上面的每个按钮均可直接启用相应的功能,此外还有LCD、旋钮和多功能按钮控制。只要按下小型键盘按钮就可以看到参数显示在大尺寸LCD屏上,再使用多功能按钮和旋钮可更改每项设置。操作就是这般简单快捷!产品提供了几百个切换台参数,可用于键控、转场选择、DVE、彩底发生器,以及切换台视频格式、多画面分割设置,甚至输入按钮重映射等!您甚至可以保存和调用10个面板设置并将其保存在该控制面板中!此外,2 M/E型号设有2套独立的系统控制菜单,而4 M/E型号则搭载4个独立的系统控制LCD屏!


Change Video Inputs

按钮位于选择母线上,可用来快速设定辅助输出,只需按下按钮就能即时切换信号源。

一键更改视频输出

除了输入按钮,每列M/E还设有专门的“选择母线”,可指派视频进行处理,并将源选择到辅助输出上。有了如此多的辅助输出,您可以将任意源选择到任意输出上,就好像一台SDI矩阵。选择母线位于ME按钮列上方,便于您通过单个按钮来更改源,使用简单快捷。除此之外,产品还提供标签显示,让您时刻明确每个按钮所对应的信号源。选择母线还可以直接选择输入用于像键控和DVE等其他内部处理。只有选择母线可让您内部指派信号并立即通过辅助输出!

Media Player

媒体播放器

图文和标题的好管家

您可以在控制面板LCD菜单的媒体池中选择静帧,只要按媒体按钮就能获取媒体播放器,并且选择将该图像作为视频源发送到媒体播放器。通过滚动媒体池图像列表可选择任何加载的静帧,列表会显示每个图像的原始文件名,让您在同一个控制面板中就可以直接快速更改静帧和标题,再也不用只为了更改标题而更换控制面板了。

File Icons

从控制面板选择图文,在图文和片段之间选择并从ATEM Broadcast Control Panel直接播放片段。


强大的自定义宏命令

一键触发!

ATEM Advanced硬件控制面板的另一个优势是内置宏命令,您可以用它来记录自定义宏命令,然后通过按钮一键触发。这样一来,您就无需使用计算机来触发宏命令了,因为您所使用的硬件控制面板就能实现这一功能。由于宏命令都存储在ATEM Constellation上,所以当您对某一条宏命令进行编辑或更改后,操作改动就会出现在所有连接的硬件或软件控制面板上。每个宏命令按钮设置为触发不同的宏命令,按钮下方的LCD小屏幕会显示该按钮所指派的宏命令。

System Control

ATEM Mini Pro

自定义控制选项

不论身在何处,都能控制ATEM切换台!

由于ATEM Constellation包含标准以太网接口,您可以利用这一接口实现远程控制。ATEM Advanced硬件控制面板、ATEM Camera Control panel及Mac和Windows系统下的ATEM Software Control都可以通过以太网连接至ATEM Constellation,您可以根据需要搭建各种面板组合,获得理想的控制设置。也就是说,您可以同时且并行使用多台控制面板。这些控制面板可分布各地,让您足不出户就能远程控制ATEM Constellation!

Software

软件

有了软件控制,您除了可以本地控制ATEM之外,还能通过互联网在任何地方远程控制!

Internet

以太网

将任何硬件和软件切换台控制同时配合使用,即可组建成适合多用户操作的工作流程。

Free SDK

免费SDK

购买ATEM切换台即可获赠我们的软件开发工具包,自定义您的专属解决方案!

System Control

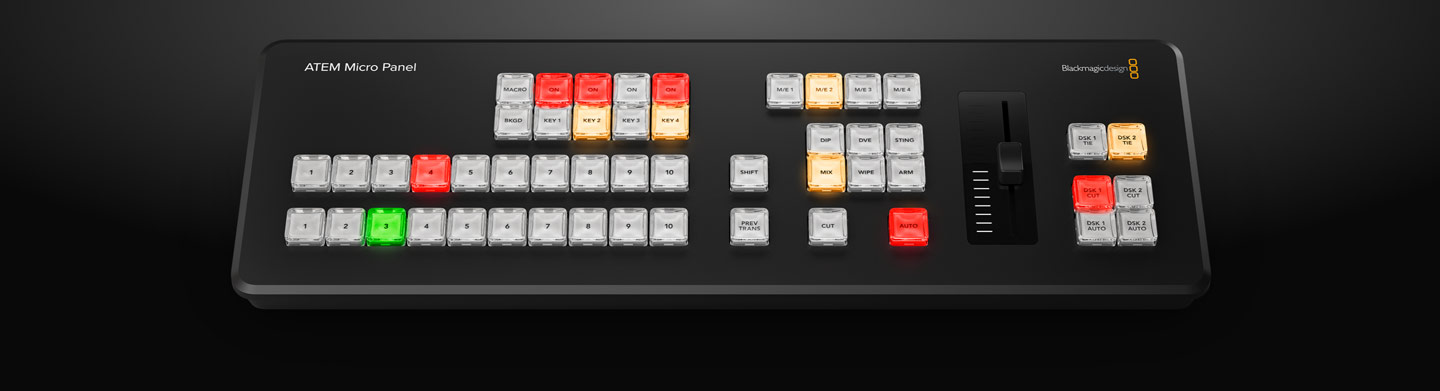

ATEM Micro Panel

便携型硬件控制面板!

ATEM Micro Panel是一款为ATEM Software Control添加硬件控制的经济型方案。它搭载的是与ATEM Advanced Panel相同的高端按钮,让您获得真正的广播级质感。它还采用带有节目和预览按钮的熟悉布局。使用SHIFT按钮后,可获得多达20个信号源。共设有4个上游键控、2个下游键控以及宏命令按钮,甚至有4个M/E列的按钮,因此您可以控制大型4 M/E切换台!该型号设有一个推杆,可实现平滑的手动转场控制,外形低调且非常便携。ATEM Micro Panel设有USB-C或蓝牙连接,且搭载大型内部电池,是便携型控制面板的理想选择。
